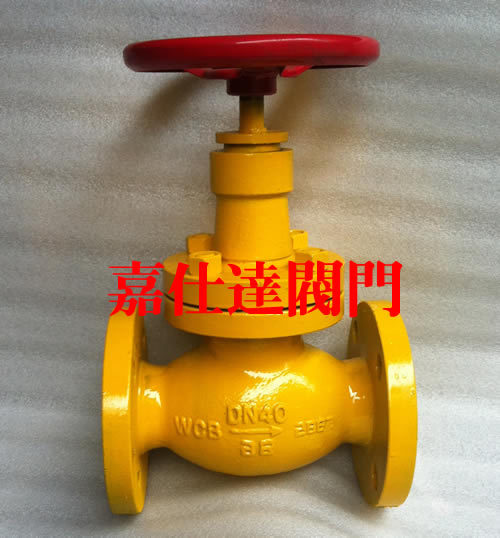

燃气日式截止阀,
暗杆截止阀特点及性能规范：
本阀门采用V型成型四氟为动密封、以填料压着为初始密封、随着介质压力上升而填料密封性能增强、既具有自密封功能、无需人工维护、适用于高中压输送管道。本阀全部设有倒密封、阀门开启时须将阀门完全全开、使倒密封起作用以增加填料使用寿命、尤其以≧DN200的以高进低出的规格、本阀门开启轻盈、操作力远远小于普通阀门。
1、性能规范
|
规格 (DN) |
公称压力 (Mpa) |
密封试验压力 (Mpa) |
阀体强度试验压力 (Mpa) |
工作温度 (℃) |
适用介质 |
阀瓣开启高度 (mm) |
|
15 |
2.5 |
2.75 |
3.75 |
-40℃ ∽80℃ |
液化石油气 天燃气等 |
15 |
|
20 |
2.5 |
2.75 |
3.75 |
18 |
||
|
25 |
2.5 |
2.75 |
3.75 |
18 |
||
|
32 |
2.5 |
2.75 |
3.75 |
22 |
||
|
40 |
2.5 |
2.75 |
3.75 |
27 |
||
|
50 |
2.5 |
2.75 |
3.75 |
30 |
||
|
注：≥DN50的技术参数同上，开启高度按阀门公称通径的%35±5计算 |
||||||
暗杆截止阀技术参数：
法兰连接：JB/T79-94或HG20592-97标准
结构长度：GB12221-89
暗杆截止阀主要外型和连接尺寸：
1、连接尺寸(mm)
|
DN |
L |
D |
D1 |
D2 |
b |
z-Ф |
H |
|
15 |
130 |
95 |
65 |
45 |
16 |
4-Ф14 |
185 |
|
20 |
150 |
105 |
75 |
55 |
16 |
4-Ф14 |
190 |
|
25 |
160 |
115 |
85 |
65 |
16 |
4-Ф14 |
195 |
|
32 |
180 |
135 |
100 |
75 |
18 |
4-Ф18 |
215 |
|
40 |
200 |
145 |
110 |
85 |
18 |
4-Ф18 |
235 |
|
50 |
230 |
160 |
125 |
100 |
20 |
4-Ф18 |
265 |
|
65 |
290 |
180 |
145 |
120 |
22 |
8-Ф18 |
280 |
|
80 |
310 |
195 |
160 |
135 |
22 |
8-Ф18 |
320 |
|
100 |
350 |
235 |
190 |
160 |
24 |
8-Ф23 |
365 |
|
125 |
400 |
270 |
220 |
188 |
28 |
8-Ф25 |
390 |
|
150 |
480 |
300 |
250 |
218 |
30 |
8-Ф25 |
450 |
|
200 |
600 |
360 |
310 |
278 |
34 |
12-Ф25 |
530 |
|
250 |
650 |
425 |
370 |
332 |
36 |
12-Ф30 |
640 |
阀门工作介质的流向按阀体的介质流向接头所示
2零件材料：
|
1 |
阀体 |
WCB |
4 |
上盖 |
WCB |
|
2 |
阀瓣 |
WCB |
5 |
填料 |
F4 |
|
3 |
阀杆 |
2Cr13 |
6 |
手轮 |
25#钢 |
