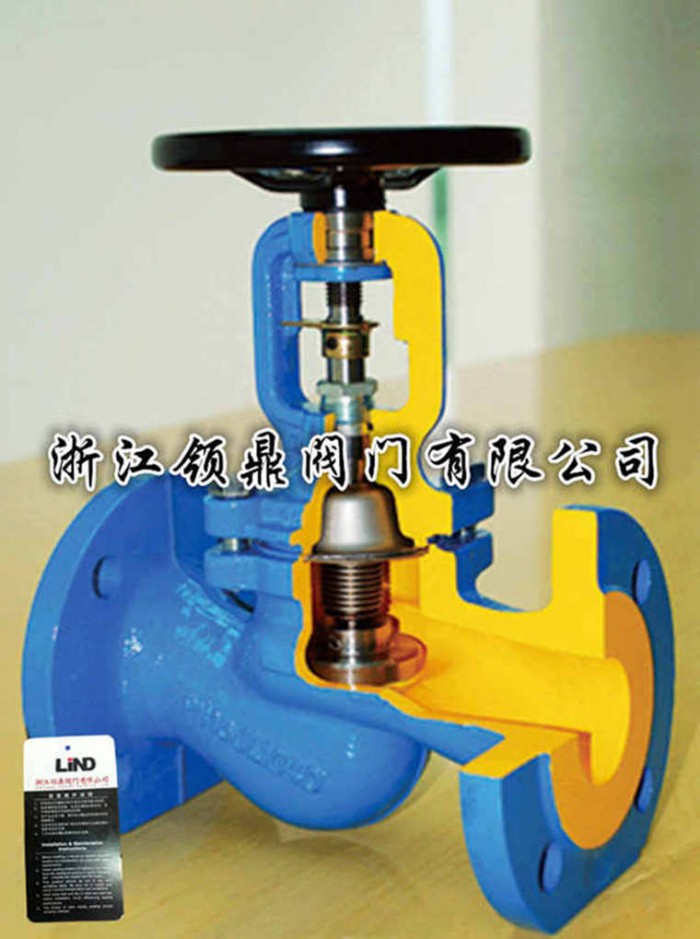

WJ41W不锈钢波纹管截止阀、WLJ41H不锈钢波纹管节流阀适用于公称压力PN1.6～6.4MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，做启闭和调节流量用。
特点
1、产品结构合理、密封可靠、性能优良、造型美观；
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
4、双重密封，性能更可靠；
5、阀杆升降位置指示，更直观；
6、零件材质，对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
技术规范
|
结构形式
|
BB-BG-OS&Y
|
|
驱动方式
|
手动
|
|
电动
|
|
|
设计标准
|
GB12235
|
|
结构长度
|
GB12221
|
|
连接法兰
|
GB9113、JB/T79、HG20596
|
|
试验和检验
|
JB/T9092、GB/T13927
|
产品性能规范
|
公称压力
（MPa） |
壳体试验压力
（MPa） |
密封试验压力
(MPa) |
适用温度
(℃) |
|
1.6
|
2.4
|
1.76
|
≤350℃ |
|
2.5
|
3.75
|
2.75
|
|
|
4.0
|
6.0
|
4.4
|
|
|
6.4
|
9.6
|
7.04
|
主要零部件材质
|
序号 |
名称 |
材质 |
|
1 |
阀体 |
WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M |
|
2 |
阀瓣 |
25、1Cr13、2Cr131Cr18Ni9Ti、0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV |
|
3 |
轴销 |
25、1Cr13、2Cr131Cr18Ni9Ti、0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV |
|
4 |
阀杆 |
25、1Cr13、2Cr131Cr18Ni9Ti、0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV |
|
5 |
波纹管组件 |
1Cr18Ni9Ti、304、316、304L、316L |
|
6 |
垫片 |
柔性石墨+不锈钢、PTFE |
|
7 |
阀盖 |
WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M |
|
8 |
双头螺栓 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti35CrMoV、25Cr2MoV |
|
9 |
六角螺母 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti35CrMoV、25Cr2MoV |
|
10 |
填料 |
柔性石墨 |
|
11 |
填料压盖 |
WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M |
|
12 |
阀杆螺母 |
铜合金 |
|
13 |
手轮 |
WCB、QT400-18 |
主要外形尺寸及重量
|
型号
|
WJ41H-16
|
||||||||||||||
|
压力等级
|
PN16
|
||||||||||||||
|
口径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
|
H
|
190
|
195
|
225
|
260
|
280
|
310
|
340
|
395
|
435
|
470
|
535
|
590
|
630
|
680
|
720
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量(Kg)
|
5
|
5
|
5.5
|
11
|
13.5
|
19
|
26
|
36
|
46
|
74
|
102
|
168
|
270
|
420
|
620
|
|
型号
|
WJ41H-25
|
||||||||||||||
|
压力等级
|
PN25
|
||||||||||||||
|
口径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
|
H
|
190
|
195
|
225
|
260
|
280
|
310
|
340
|
395
|
435
|
470
|
535
|
590
|
630
|
680
|
720
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量(Kg)
|
5
|
5
|
5.5
|
11
|
14
|
20
|
27
|
37
|
48
|
77
|
105
|
172
|
3100
|
520
|
690
|
|
型号
|
WJ41H-40
|
||||||||||||||
|
压力等级
|
PN40
|
||||||||||||||
|
口径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
|
H
|
190
|
195
|
225
|
260
|
280
|
310
|
340
|
395
|
435
|
470
|
535
|
590
|
630
|
680
|
720
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量(Kg)
|
5
|
5
|
5.5
|
11
|
14.5
|
21
|
28
|
39
|
50
|
80
|
108
|
176
|
350
|
590
|
790
|
