■ 产品概述

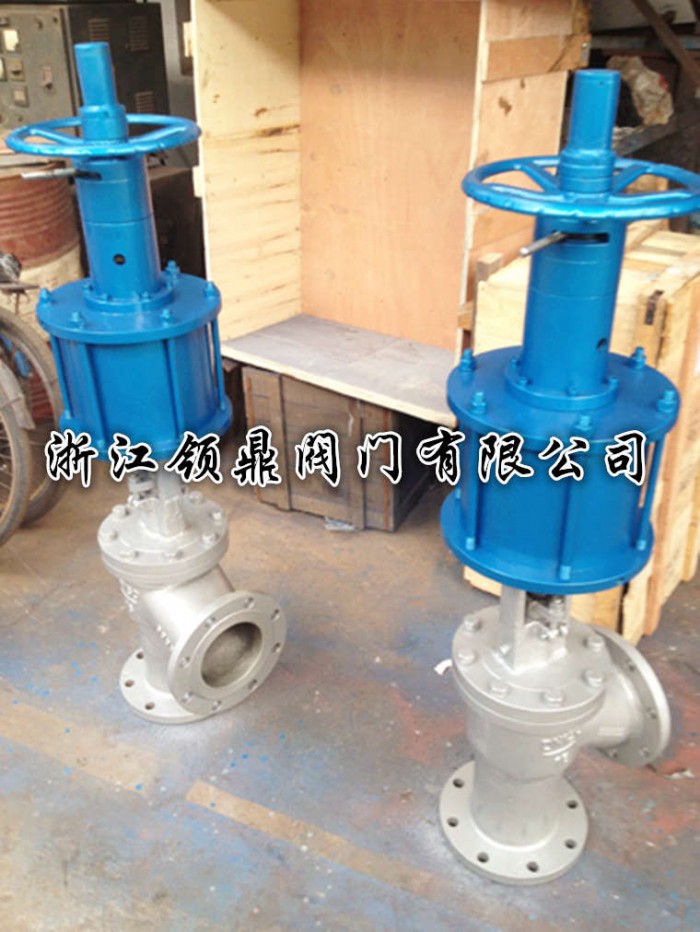

J644H气动角式截止阀是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量。气动角式截止阀适用的压力、温度范围很大，但一般用于中、小口径的管道。
■ 结构特点
1、与闸阀相比，截止阀的结构较简单，制造与维修都较方便。
2、密封面不易磨损、擦伤，密封性较好，寿命较长。
3、启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。
■ 主要技术参数
|
阀体型式 |
角型铸造阀 |
|
阀芯型式 |
柱塞式(锥面) |
|
公称通径 |
DN50 ～ DN250 |
|
公称压力 |
PN1.6～10.0MPa |
|
法兰标准 |
JB、GB、ANSI、BS、API、ISO、DIN、JIS |
|
连接形式 |
法兰、螺纹、焊接 |
|
密封填料 |
聚四氟乙烯、柔性石墨 |
|
工作温度 |
≤450℃ |
■ 主要零件材料
|
1 |
阀体 |
WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV |
|
2 |
阀芯 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
|
3 |
阀杆 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
|
4 |
阀盖 |
WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV |
|
5 |
填料 |
柔性石墨、PTFE |
|
6 |
填料压盖 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
|
7 |
电动执行器 |
壳体(HT200、WCB) |
■ 主要性能规范
|
试验压力(MPa) |
公称压力(MPa) |
压力级(class) |
JIS(K) |
|||||
|
1.6 |
2.5 |
4.0 |
6.4 |
150 |
300 |
10K |
20K |
|
|
强度试验 |
2.4 |
3.75 |
6.0 |
9.6 |
3.0 |
7.5 |
2.4 |
3.8 |
|
密封试验 |
1.76 |
2.75 |
4.4 |
7.04 |
2.2 |
5.5 |
1.5 |
2.8 |
|
低压密封试验 |
0.6MPa |
|||||||
■ 主要外形及连接尺寸
|
DN |
in |
L |
L1 |
H |
W |
|
15 |
1/2 |
65/90 |
65/90 |
由于阀门压力 |
|
|
20 |
3/4 |
75/95 |
75/95 |
||
|
25 |
1 |
80/100 |
80/100 |
||
|
32 |
21/4 |
95/105 |
95/105 |
||
|
40 |
21/2 |
100/115 |
100/115 |
||
|
50 |
2 |
115/125 |
115/125 |
||
|
65 |
21/2 |
145 |
145 |
||
|
80 |
3 |
155 |
155 |
||
|
100 |
4 |
175 |
175 |
||
|
125 |
5 |
200 |
200 |
||
|
150 |
6 |
240/225 |
240/225 |
||
|
200 |
8 |
275 |
275 |
||
