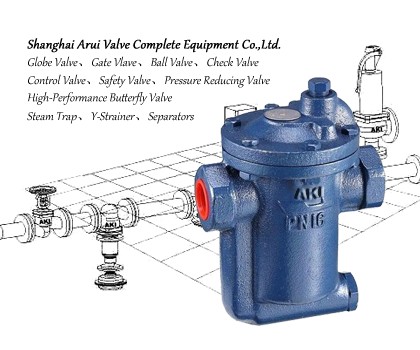

倒吊桶式蒸汽疏水阀是目前最可靠的疏水阀。当系统中产生冷凝进入疏水阀时，内置倒吊桶因自身重量处于疏水阀的下部。这时位于疏水阀顶部的阀座开孔是打开的，允许冷凝水进入阀体并通过顶部的孔排出阀体。当蒸汽进入疏水阀，倒吊桶向上浮起，关闭出口阀，不允许蒸汽外泄。当全部蒸汽 通过倒吊桶顶部的小孔泄出，倒吊桶沉入水中，循环得一重复。

【Ⅰ】型号：FIG.CTDV

【Ⅱ】尺寸：DN15-DN125

【Ⅲ】压力：PN16/25/40

【Ⅳ】材质：铸钢、不锈钢

【Ⅴ】连接：DIN法兰、ANSI法兰、G螺纹

【Ⅵ】应用：蒸汽、蒸汽冷凝水
