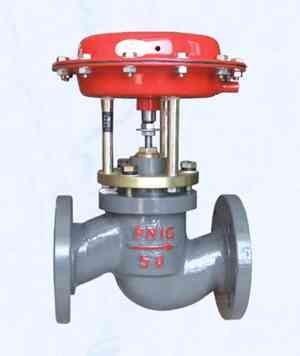

HPZMQ型气动薄膜切断阀
气动薄膜切断阀(简称切断阀)，是气动单元组合仪表中的执行单元。它按调节仪表输出的信号，直接控制被调介质的切断和流通，达到对压力、流量或液位等参数的自动控制。切断阀与调节阀的主要区别在于：前者用于两位断续调节，后者用于多位式连续调节。
该产品结构简单，操作方便，体形小，重量轻，阀体设计新颖，流阻小，阀容量大，密封性能好，能防火、防爆。套筒切断阀采用平衡型阀芯结构，可提高允许压差。阀芯有软密封和硬密封两种，可根据使用性能任意选择。因而它广泛应用于石油、化工、冶金、电力、轻纺、纺织等各种工业部门的生产过程自动控制与远程控制系统中。
□结构与原理
切断阀是由气动薄膜执行机构与阀本体两部分组成，中间用三根立柱或支架相连成。切断阀有三种形式：单座(P)、套筒(M)与三通(X/Q)，其结构与原理见下图。
执行机构有正、反两种形式，当信号压力输入为0.2Mpa，推杆伸出膜室(向下运动)的叫正作用，与阀配合构成气关式。当信号压力输入为0.2Mpa，推杆退入膜室(向上运动)的叫反作用，与阀配合构成气开式。三通阀，因阀内开启与关闭同时存在，故无气开、气关之分。其原理：当信号压力为“0”时，由于弹簧的预紧力，使阀芯处于初始状态，常开或常闭。当信号压力输入0.2Mpa时，作用在膜片上产生推力，压缩弹簧，带动推杆、阀杆、使阀芯移动到极限位置，实现阀门全关(全开)或改变介质流向。当信号压力输入为“0”时，作用在膜片上的力消失，由于弹簧的反作用力，使阀芯恢复到初始状态。
气动薄膜切断阀
