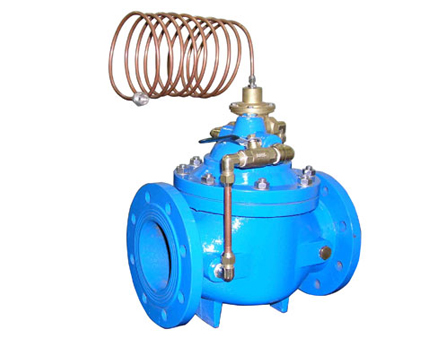

限流止回阀（自力式水泵扬程控制器，止回阀）安装在并联系统的水泵出口，可对工作水泵起到限制工作流量，防止发生电流过载现象的作用，保护电机和用电设备，并具有节能效果。其止回功能可在停泵时关闭阀门，且无关闭噪声，无水锤现象。

适用场合

在多台水泵并联的系统中，限流止回阀安装在水泵出口，当只有单台水泵运转或部分水泵运转时，对工作水泵起到限制工作流量，防止发生电流过载现象的作用，保护电机和用电设备，并具有节能效果。

限流止回阀安装使用

1.安装位置和方向

（1）限流止回阀安装在水泵出口，阀门上的导压管连通到水泵入口（图1）。

（2）限流止回阀可水平安装，也可垂直安装。

2.注意事项

（1）安装时应注意保护导压装置，严禁损伤。

（2）根据水质情况，应经常检查出口压力值，当出口压力值小于设定值时，应开启过滤器，清除杂质污物。

技术特点

1.技术指标

（1）公称压力：1.6MPa。

（2）介质允许温度范围：3—130℃。

（3）控制扬程范围：0.1—0.6MPa。

2.限流止回阀性能特点.

（1）控制扬程无级可调，在有效控制范围内，可按设计工况设定扬程，也可按电机额定电流设定扬程。

（2）当水泵工作扬程低于控制扬程时，阀门自动关小，使水泵工作扬程回升到设定值；当水泵工作扬程高于控制扬程时，阀门自动开大，减小系统阻力。保持水泵在高效区运行。

（3）全开时阻力系数小，流通能力强。

（4）停泵时迅速关闭阀门，防止回流。无关闭噪声，无水锤现象。
