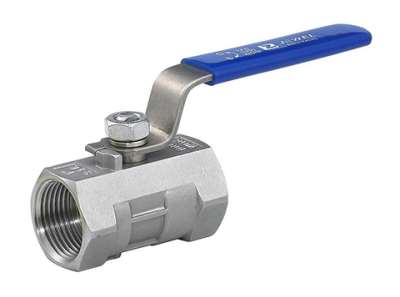

【型号】：Q111F
【通径】：1/4"-2"
【压力】：PN1.0～4.0MPa
【温度】：-29～300℃
【阀体材质】：铸钢/不锈钢
【适用介质】：水、蒸汽、油品、硝酸、醋酸等
产品介绍
一片式内螺纹球阀公称压力：1.6-4.0MPa
适用稳定范围：-20～232℃～300℃
适用介质：水、油、气及某些腐蚀性液体
螺纹类型：G。NPT。BSPT。BSP。DI259/2999
产品特点
技术参数
一片式内螺纹球阀主要零件材料
|
零件名称 |
材质 |
|---|---|
|
密封圈 |
聚四氟乙烯 |
|
球体 |
铸钢/不锈钢 |
|
阀盖 |
铸钢/不锈钢 |
|
阀体 |
铸钢/不锈钢 |
|
阀杆 |
不锈钢 |
|
止推垫圈 |
聚四氟乙烯 |
|
填料 |
聚四氟乙烯 |
|
填料压盖螺母 |
碳钢/不锈钢 |
|
垫圈 |
碳钢/不锈钢 |
|
阀杆螺母 |
碳钢/不锈钢 |
|
手柄套 |
塑料PLASTIC |
|
手柄 |
碳钢/不锈钢 |
| SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" |
|---|---|---|---|---|---|---|---|---|
| D | 5.0 | 7.0 | 9.2 | 12.5 | 15.0 | 20.0 | 24.5 | 32 |
| L | 40 | 45 | 56.5 | 60 | 72 | 78 | 85 | 100 |
| H | 35 | 37 | 43.5 | 47 | 50 | 57 | 69 | 74.5 |
| E | 64 | 70 | 90 | 90 | 103 | 103 | 127 | 127 |
