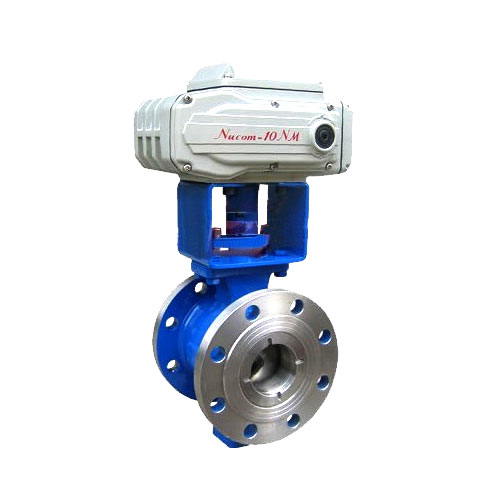

【型号】：QV47
【通径】：DN25～DN400
【压力】：1.6～6.4MPa
【温度】：-28～500℃
【阀体材质】：WCB、ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
【适用介质】：水蒸汽油品等
产品介绍
该系列阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。适用于造纸、化工、冶金等工业企业中含有纤维或微小固体颗粒的悬浊液介质中对有关工艺参数的控制，特别适用于制浆、造纸生产过程中的纸浆、白水、黑液、白液等悬浮颗粒的流体及浓、浊浆状流体介质的自动调节。
| 公称通径DN(mm) | 25～400 | |||
| 公称压力PN(MPa) | 1.6～6.4 | |||
| 公称压力Ps(MPa) | 强度试验 | 2.4～9.6 | ||
| 密封试验 | 1.76～7.0 | |||
| 材料\代号 | C | P | R | |
|
主要
零件
|
阀体 | WCB | ZG1Cr18Ni9Ti | ZGOCr18Ni12Mo2Ti |
| 球杆 | 2Cr13 | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |
| 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |
| 密封圈 | 聚四氟乙烯、不锈钢、硬质合金 | |||
| 填料 | 聚四氟乙烯、柔性石墨 | |||
|
适用
工况
|
适用介质 | 水,蒸汽,油品 | 硝酸类 | 醋酸类 |
| 适用温度 | -28～400℃ | -28～500℃ | ||
| 执行器 | 型 号 | CH、3410R、UNIC、PSQ、HQ、DHL等系列电子式电动执行机构 | ||
| 连接形式 | 对夹式、法兰式，法兰按JB79-59标准 | |||
产品特点
1、具有弹性负荷压力辅助密封座保证阀座与球芯自努至终的紧密接触
2、具有整体式的阀体结构，不存在产生潜在泄漏的可能
3、具有等百分比特性，有很宽的控制范围和特别稳定的控制过程，可广泛用应于多种工艺流程中
4、阀杆和球芯采用渐开线花键连接，当齿廓受载时，齿上有径向力能起自动定心作用，且各齿受力均匀使之强度高、寿命长
