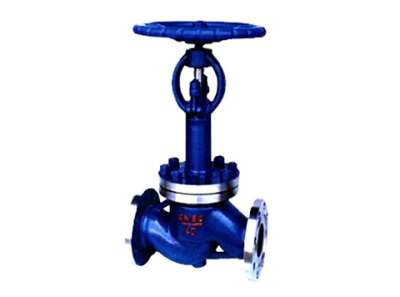

【型号】：DJ41
【通径】：DN10-200
【压力】：PN16-PN40
【温度】：-45~-196℃
【阀体材质】：低温碳素钢
【适用介质】：液化天然气、乙烯、丙烯等低温介质
产品介绍
一、DJ41Y低温截止阀有二种阀盖设计形式。第一种是螺栓式阀盖，按这种设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用透焊连接。
二、DJ41Y低温截止阀规格参数
压力等级：1.6Mpa~2.5Mpa
产品规格：DN15~300mm
产品材质：碳钢、不锈钢、高温钢
适用温度：-45℃~197 ℃
适用介质：乙烯、丙烯、液氮、液氢
三、DJ41Y低温截止阀技术要求
1、设计、制造及验收按JB/T 7749-95
2、主体材料：LCB、LF1、LF3、LC3、CF8、F304等
3、结构长度按GB/T 12221-1989标准
4、法兰连接尺寸按JB/T 79-1994标准
5、适用温度：-45～197°C
6、阀门的检验和试验按JB/T 9092-1999标准
四、DJ41Y低温截止阀零件材质
1、阀体、阀盖：不锈钢
2、阀杆： 1Cr18Ni9Ti
3、闸板、阀座密封面： 堆焊硬质合金
4、阀杆螺母： 铝青铜
5、垫片： 低温石棉、蜡浸石棉橡胶板
6、填料： 柔性石墨、聚四氟乙烯、浸四氟乙烯石棉绳
7、手轮：球墨铸铁或可锻造铁
产品特点
技术参数
| 型号 | DJ41Y-16 | DJ41Y-16P | DJ41Y-25 | DJ41Y-25P | DJ41Y-40 | DJ41Y-40P | |
| 工作压力（MPa） | 1.6 | 2.5 | 4.0 | ||||
| 适用温度（℃） | -45 | -101 | -196 | ||||
| 适用介质 | 液化天然气、乙烯、丙烯等低温介质 | ||||||
| 材料 | 阀体、阀盖 | LCB | LC3 | LCB | LC3 | LCB | LC3 |
| 阀瓣、阀座 | 铬镍钢＋钴铬钨 | ||||||
| 阀杆 | 铬镍钢 | ||||||
