【型号】：Z540H/Y/W-16C
【通径】：DN300-500
【压力】：PN16~PN160
【温度】：≤425
【阀体材质】：不锈钢，铸钢
【适用介质】：水、蒸汽、油品
产品介绍

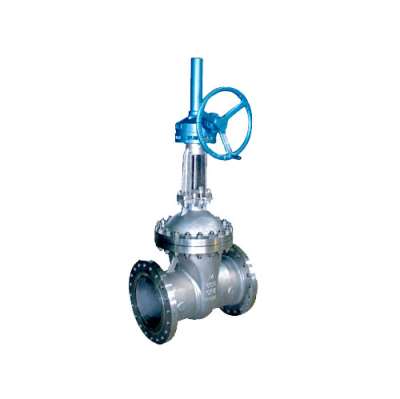

Z540H、Z540Y、Z540W 型 PN16~PN160 钢制锥齿轮传动楔式闸阀：锥齿轮驱动、法兰连接、明杆楔式弹性闸板，阀座密封面材料为堆焊合金（Z540H-16C~160 Z540Y-16C~160 Z540Y-16I~160I Z540Y-16P~160P Z540Y-16R~160R）、不锈钢（Z540W-16P~160P Z540W-16R~160R），公称压力 PN16~PN160，阀体材料为碳素钢（Z540H-16C~160 Z540Y-16C~160）、铬钼合金钢（Z540Y-16I~160I）、不锈钢（Z540W-16P~160P Z540Y-16P~160P Z540W-16R~160R Z540Y-16R~160R）的闸阀。
技术参数
Z540H、Z540Y、Z540W 型 PN16~PN160 钢制锥齿轮传动楔式闸阀主要性能参数
| 型号 | PN | 工作压力/MPa | 适用温度/℃ | 适用介质 |
|---|---|---|---|---|
| Z540H-16C-160 | 16~160 | 1.6~16.0 | ≤425 | 水、蒸汽、油品 |
| Z540Y-16C-160 | 16~160 | 1.6~16.0 | ||
| Z540Y-16I-160 | 16~160 | 1.6~16.0 | ≤550 | 蒸汽、油品 |
| Z540W16P-40P | 16~40 | 1.6~4.0 | ≤150 | 弱腐蚀性介质 |
| Z540Y-16P-160P | 16~160 | 1.6~16.0 | ||
| Z540W-16R-40R | 16~40 | 1.6~4.0 | ≤150 | 腐蚀性介质 |
| Z540Y-16R-160R | 16~160 |
1.6~16.0 |
||
| Z540Y-16PⅠ~40PⅠ | 16~40 | 1.6~4.0 | ≤650 | 热烟气等 |
| Z540Y-16PⅡ~0PⅡ | 16~40 | 16~4.0 |
