【型号】：Z11H
【通径】：DN15-50
【压力】：PN25~PN160
【温度】：≤425
【阀体材质】：碳素钢
【适用介质】：水、蒸汽、油品
产品介绍
产品特点

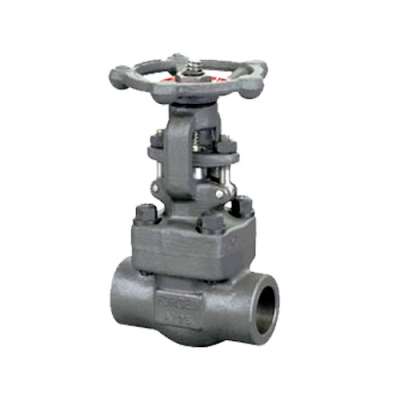

Z11H、Z11Y 型 PN25~PN160 钢制内螺纹楔式闸阀：手动、内螺纹连接、明杆楔式单闸板，Z11H 阀座密封面材料为 Cr13 系不锈钢、Z11Y 阀座密封面材料为硬质合金，公称压力 PN25~PN160，阀体材料为碳素钢（Z11H-25~63 Z11Y-25~160）、锻钢（Z11H-100~160）、铬钼钢（Z11Y-25I~63I）、铬镍钛不锈钢（Z11Y-25P~160P）的闸阀。
Z11H、Z11Y 型 PN25~PN160 钢制内螺纹楔式闸阀主要性能参数
技术参数
型号
PN
工作压力 / MPa
适用温度 / ℃
适用介质
Z11H-25
25
2.5
≤425
水、蒸汽、油品
Z11H-40
40
4.0
Z11H-63
63
6.3
Z11H-100
100
10
≤450
Z11H-160
160
16
Z11Y-25
25
2.5
≤425
水、蒸汽、油品
Z11Y-40
40
4.0
Z11Y-63
63
6.3
Z11Y-100
100
10
Z11Y-160
160
16
Z11Y-25I
25
2.5
≤550
蒸汽、油品
Z11Y-40I
40
4.0
Z11Y-63I
63
6.3
Z11Y-25P
25
2.5
≤150
弱腐蚀性介质
Z11Y-40P
40
4.0
Z11Y-63P
63
6.3
Z11Y-100P
100
10.0
Z11Y-160P
160
16.0
