【型号】：DV943X
【通经】：0.25MPa(DN1000～2400)、0.6MPa(DN500～1600)、1.0MPa(DN800～2400)
【压力】：0.25MPa、0.6MPa、1.0MPa
【温度】：≤80℃
【阀体材质】：HT200、HT250、QT450-10
【适用介质】：水、海水
产品介绍

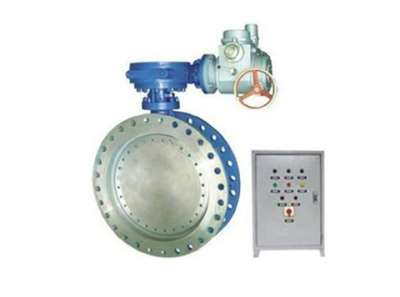

DV943X电动调速电动蝶阀，本阀从设计思路上改变了传统的靠机械变速来完成蝶板开关速度变化得模式，根据蝶板不同位置得动作特点，从电动驱动控制上进行了全新的设计。本系列蝶阀采取改变电动装置输入电流的频率，进而调整电动装置的转动速度和输出力矩，以达到控制蝶板开关速度，实现蝶板快关、慢关两阶段关闭或慢开、快开两阶段开启的目的。与液控蝶阀具有同样的功能。
产品特点
|
公称压力（MPa） |
0.25 |
0.6 |
1.0 |
|
|
公称通经（mm） |
1000～2400 |
800～2400 |
500～1600 |
|
|
试验压力 |
强度试验 |
0.375 |
0.90 |
1.5 |
|
密封试验 |
0.275 |
0.66 |
1.1 |
|
|
适用介质 |
水、海水 |
|||
|
适用温度（℃） |
≤80℃ |
|||
|
安装方式 |
立式、卧式 |
|||
|
零件名称 |
材料 |
备注 |
|
阀体、蝶板、端盖 |
HT200、HT250、QT450-10 |
|
|
阀轴、锥销 |
2Cr13 |
|
|
阀体密封圈 |
1Cr18Ni9Ti、2Cr13 |
|
|
蝶板密封圈 |
NBR、1Cr18Ni9Ti |
|
|
轴承 |
SF-1、 SF-2 |
自润滑 |
|
填料 |
NBR |
|
|
设计制造 |
法兰连接尺寸 |
结构长度 |
压力试验 |
|
GB12238 |
GB2555-2526-8 |
GB12221 |
GB/T13927 |
技术参数
