【型号】：D71、D371、D671、D971
【通经】：DN50-DN1600
【压力】：0.25MPa-1.6MPa
【温度】：-40℃~160℃
【阀体材质】：铸铁、球墨铸铁、WCB、不锈钢
【适用介质】：水、蒸汽、油品、煤气、天然气、海水、污水、腐蚀性介质
产品介绍

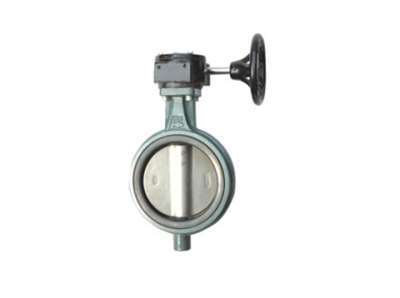

软密封对夹式蝶阀的密封阀座材料采用合成橡胶、聚四氟乙烯精制而成，密封性能良好。结构简单、双向密封、结构紧凑、轻巧、价格经济实惠。阀门90度回转，启闭迅速，操作灵活轻便。可选择不同材质的零部件，可适用多种介质和压力要求。软密封型中心式结构。中心式软密封蝶阀，阀杆从蝶板的中心通过，蝶阀连接形式可采用对夹式、单夹凸耳式、法兰式。根据不同的工况要求，可提供防腐脱硫专用蝶阀、无销对夹式蝶阀，防止介质在锥销处残留和腐蚀锥销，造成阀门泄露。
1、耐高温 2、操作轻便，启闭无磨擦，关闭时随着传动机构的力矩增大来补偿密封
主要零部件材质
名称
材料
阀体
铸铁、球墨铸铁、WCB、不锈钢
阀板
CF8M、球墨铸铁、铝青铜、衬橡胶阀板
阀杆
316不锈钢、416不锈钢、蒙乃尔
阀座
NBR、EPDM、Viton、PTFE
公称通径DN(mm)
50~1600
公称压力PN(MPa)
1.0
0.6
0.25
试验压力Ps(MPa)
强度试验
1.5
0.9
0.375
密封试验
1.1
0.66
0.275
适用介质
水、蒸汽、油品、煤气、天然气、海水、污水、腐蚀性介质
适用温度
-40℃~160℃
产品特点
技术参数
