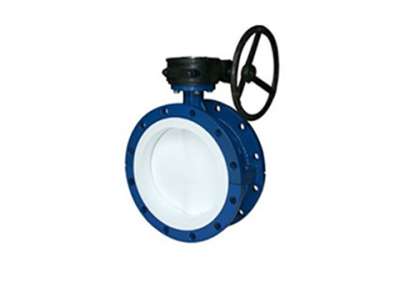

【型号】：D341F46-16C

【通经】：DN1200-DN1400

【压力】：PN1.0Mpa、PN1.6Mpa

【温度】：-15~150℃

【阀体材质】：灰铸铁、碳钢、不锈钢

【适用介质】：详见防腐衬里材料 淡水、污水、海水、空气、蒸汽、食品、药品、各种油类、酸类、碱类、盐类

产品介绍

我公司专业生产的衬里防腐阀门，具备生产大口径衬氟蝶阀设备和打压检测设备，口径可达DN1200-DN1400
衬氟蝶阀技术参数及执行标准
衬里蝶阀
连接形式  对夹式衬氟蝶阀 法兰式衬氟蝶阀
传动方式  手动衬氟蝶阀、蜗轮传动衬氟蝶阀、气动衬氟蝶阀、电动衬氟蝶阀
公称压力  PN1.0Mpa、PN1.6Mpa
阀门材料  灰铸铁、碳钢、不锈钢
衬里材料  PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE 橡胶
适用介质  详见防腐衬里材料 淡水、污水、海水、空气、蒸汽、食品、药品、各种油类、酸类、碱类、盐类
工作温度  (℃) -15~150℃
设计制造  GB/T12238-1989、Q/ZXD 03-1999、API 609、MSS SP-67
结构长度  GB/T 12221-89
连接法兰  JB/T 82.1-94、GB/T9113.1-2000
压力试验  GB/T 13927-1992

产品特点

手动衬氟法兰蝶阀明细表
品牌：	上海美力德阀门制造有限公司	型号：	D341F46
材质：	衬氟	连接形式：	法兰
结构形式：	截止式	公称通径：	DN40—1200   （mm）
适用介质：	各种高腐蚀化学介质	驱动方式：	手动-电动-气动
压力环境：	常压	工作温度：	常温
标准：	国标	流动方向：	双向
零部件及配件：	手轮	用途：	截止
类型(通道位置)：	直通式
