产品特点

进口技术性能稳定角形结构高压工作伺服机构调节准确精密铸造外观精美

概述

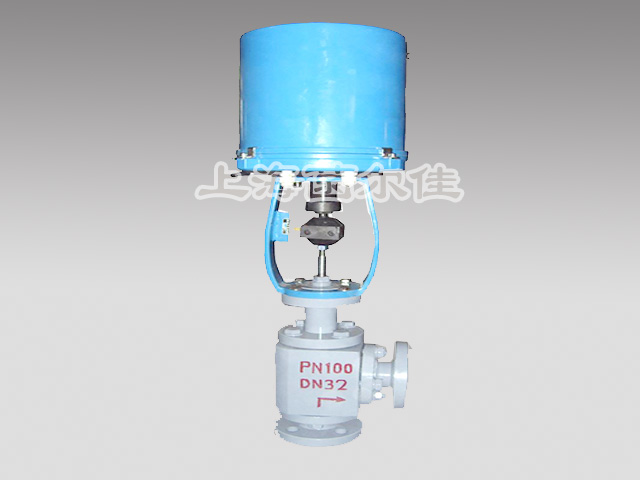

电动角形调节阀,由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。

角形调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。它采用多级节流形式来分摊压差，减少了气蚀、冲蚀、挠流破坏，提高了调节阀的使用寿命，特别是用在尿素系统中比普通高压阀寿命提高2-3倍。阀体为直角形，阀芯为单导向结构，阀体流路简单，阻力小，特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。

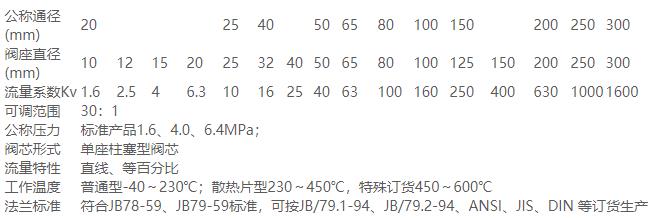

主要技术性能指标

泄漏率：IV级，小于额定流量的10-4

回差：配3610L执行机构为2.0%；配PSL执行机构为1.0%

基本误差：配3610L执行机构为±2.5%；配PSL执行机构为±1.0%

注：测试使用的填料为标准聚四氟乙烯填料。

主要零部件材料

阀体材质：ZG230-450、ZG1Cr18Ni9Ti、316、316L、耐磨蚀合金等

芯座材质：1Cr18Ni9Ti、316、316L、耐磨蚀合金、F4等

填料材质：聚四氟乙烯、柔性石墨
