品牌:RING东光
起订:1台
供应:50台
发货:3天内
购买咨询
商品名称：台湾RING东光铸铁夹心式涡轮蝶阀FIG090B-对夹式涡轮蝶阀FIG.090B 093B为不锈钢材质商品型号：FIG.090B / 093B 涡轮式
商品生产商：台湾RING东光
商品原产地：台湾
商品销售商：上海日柯阀门有限公司
商品销售地：中国大陆 上海
FIG.090B/ 093B(涡轮式)铸铁夹心式蝶阀型号、台湾RING东光铸铁对夹式涡轮蝶阀FIG.090B、台湾东光铸铁对夹式涡轮蝶阀参数、RING-10K东光对夹式涡轮蝶阀构造、台湾东光对夹式涡轮蝶阀、欢迎来电咨询！
FIG.090B / 093B对夹式涡轮蝶阀 台湾东光铸铁对夹式涡轮蝶阀FIG.090B、台湾RING东光对夹式涡轮蝶阀FIG.090B、东光对夹式涡轮蝶阀FIG.090B市场***格、优质台湾FIG.090B东光对夹式涡轮蝶阀

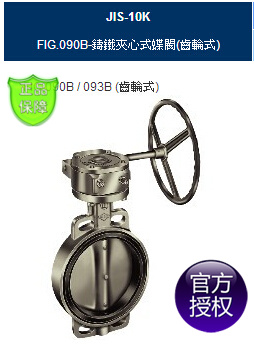

JIS-10K
FIG.090B-鑄鐵夾心式蝶閥(齒輪式)
FIG.090B / 093B (齒輪式）
單位/mm
零件 PART 材質 MATERIAL
閥體 BODY CAST IRON
(OPTION:FCD45/STAINLESS STEEL)
擋流盤 DISC DUCTILE IRON
(OPTION:STAINLESS STEEL)
閥桿 STEM STAINLESS STEEL
擋流墊圈 SEAT EPDM(OPTION:NBR)
尺寸 2 21/2 3 4 5 6 8 10 12 14 16 18 20 24
L 43 46 46 52 56 56 60 68 78 78 102 114 127 154
D 95.5 112.5 127 154 185 212.5 262 324 374 414 475 521 565 693
K 150 150 150 150 180 180 215 215 215 285 285 254 342 342
ΦR 120 120 120 120 170 170 210 210 210 300 300 300 400 400
X 200 200 250 250 250 250
註1：閥盤材質可承製不鏽鋼材質，型號改為FIG.093B(齒輪式)
註2：適用JIS 10K及ANSI CLASS 125配管規格。24"以上可提供組合圖送審
註3：全耳式型號為906
*高使用壓力 試驗壓力(水壓)
90°C以下之靜流水 閥體 閥座
10.0kg f/cm2 15.0kg f/cm2 11.0kg f/cm2
