品牌:HOPE
型号规格:DN15—DN80
介质温度:≤60℃、≤110℃
工作压力:-0.1~0Mpa、0-0.6Mpa、0.01-1.0Mpa
起订:1台
供应:1000台
发货:3天内

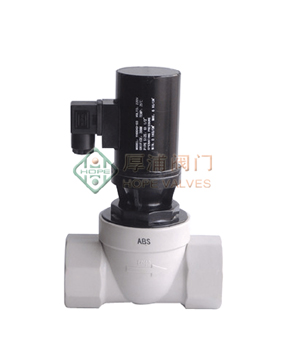

HOPE82化工电磁阀
产品特点
HOPE技术 品质精良 塑料阀芯 化工专用
磁芯隔离 无堵耐腐 特制线圈 寿命超长
塑料材质 无垢无锈 动作灵敏 可靠性高
应用范围
石油化工、电力装备、医药机械、####厂、化学分析仪器、污水处理设备、科研仪器等酸碱自动控制系统中。
工作原理（先导）
电磁阀的电磁线圈通电时，动铁芯被吸合，带动阀杆上移，弹簧同时被压缩，使阀杆与阀芯中孔（先导孔）分离，阀芯上腔的流体瞬间从中孔缷压，缷压后阀芯在上下腔压差的作用下快速向上浮起，电磁阀开启。电磁阀的线圈断电时，阀杆在弹簧力的作用下关闭阀芯中孔，并推动阀芯向下移，封住流体出口，电磁阀关闭。
技术参数
阀体材质：ABS高强度工程塑料 阀芯材料：ABS高强度工程塑料
工作原理：直动活塞型、先导活塞型
流体范围：腐蚀性流体、水、气、油、燃气、真空等
公称压力：1.0Mpa、1.6Mpa
工作压力：-0.1~0Mpa、0-0.6Mpa、0.01-1.0Mpa
流体温度：≤60℃、≤110℃
公称通径：DN15—DN80
连接方式：内螺纹，法兰，承插
控制方式：常闭式、常开式
标准电压：AC220V、DC24V (其它定制)
安装方式：水平、垂直
特殊功能：信号反馈 （定货时说明）
额定功率：22—42VA
安装尺寸：
|
型号规格 |
公称通径DN |
粘接承口内径 |
内螺纹连接G |
承插长度L1 |
螺纹式长*宽*高 |
带法兰长*宽*高 |
|
HOPE82-15 |
15 |
20 |
1/2 |
16.5 |
68*40*141.5 |
112*95*174 |
|
HOPE82-20 |
20 |
25 |
3/4 |
18 |
75*46*150 |
125*105*184.5 |
|
HOPE82-25 |
25 |
32 |
1 |
22 |
95*58*182 |
51*115*216.5 |
|
HOPE82-32 |
32 |
40 |
1-1/4 |
26 |
130*85*234 |
194*140*276.5 |
|
HOPE82-40 |
40 |
50 |
1-1/2 |
31.5 |
145*85*243 |
217*145*283 |
|
HOPE82-50 |
50 |
63 |
2 |
38 |
180*107*267 |
270*165*312 |
|
HOPE82-65 |
65 |
75 |
2-1/2 |
44 |
215*134*332 |
315*185*378 |
|
HOPE82-80 |
80 |
90 |
3 |
51 |
255*165*359 |
365*200*403.5 |
