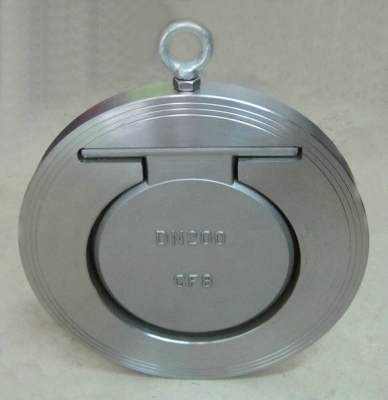

H74H对夹圆片式止回阀产品介绍：对夹圆片式止回阀H74H是一种超薄形止回阀，采用短型结构尺寸和单阀瓣设计，阀瓣处附有O型密封圈，密封性能好，相比传统的旋启式止回阀，该系列阀门具有无外泄露、可任意位置安装、密封性能好、线性震动小、压降小和零座圈磨损优势。
H74H对夹圆片式止回阀工作原理：
对夹圆片式止回阀H74H采用内装摇臂旋启式结构，阀瓣绕转轴作旋转运动，靠介质流动推开阀瓣介质通过，当介质倒流时，阀瓣靠自身重量以及倒流介质的作用，关闭阀门。
H74H对夹圆片式止回阀产品特点：
1、阀瓣关闭快速，水锤压力小。
2、具有结构短、体积小、质量轻。
3、阀瓣在很小的压差下就能完全打开。
4、流道通畅，流体阻力小；动作灵敏，密封性能好。
H74H对夹圆片式止回阀产品主要尺寸：
|
通径 DN（mm) |
L | D1 | D | ||||
| PN1.0、1.6MPa | PN2.5、4.0MPa | 1.0MPa | 1.6MPa | 2.5MPa | 4.0MPa | ||
| 50 | 19 | 19 | 25 | 109 | 109 | 109 | 109 |
| 65 | 19 | 19 | 38 | 129 | 29 | 129 | 129 |
| 80 | 19 | 19 | 46 | 144 | 144 | 144 | 144 |
| 100 | 19 | 19 | 71.5 | 164 | 164 | 170 | 170 |
| 125 | 19 | 19 | 95 | 194 | 194 | 196 | 196 |
| 150 | 19 | 29 | 114 | 220 | 220 | 226 | 226 |
| 200 | 29 | 29 | 140 | 275 | 275 | 286 | 293 |
| 250 | 29 | 38 | 188 | 330 | 331 | 343 | 355 |
| 300 | 38 | 51 | 216 | 380 | 386 | 403 | 420 |
