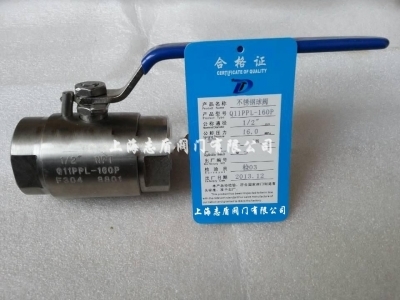

锻钢高压丝扣球阀，高压内螺纹球阀，高压丝口球阀：公称压力：1.6-32MPa
适用温度范围:-20～232℃～350℃
适用介质:水、油、气及某些腐蚀性液体（W O G）
连接类型：内螺纹
应用规范公称压力：1.6-32MPa
适用温度：-20～232℃～350℃
高压内螺纹球阀Q11PPL-320P主要外形尺寸:
| 型号 | 公称通径 | 尺寸（mm） | |||||
| L | L1 | D | D1 | H | L0 | ||
| Q11PPL-320P | 10 | 150 | 60 | 90 | 17 | 58 | 220 |
| 15 | 170 | 70 | 100 | 23 | 62 | 220 | |
| 20 | 191 | 81 | 110 | 29 | 75 | 250 | |
| 25 | 205 | 95 | 115 | 36 | 80 | 250 | |
| 32 | 230 | 110 | 150 | 43 | 96 | 300 | |
| 40 | 260 | 120 | 170 | 49 | 111 | 400 | |
| 50 | 330 | 140 | 200 | 61 | 128 | 400 | |
| 65 | 360 | 150 | 225 | 80 | 180 | 500 | |
| 80 | 380 | 160 | 270 | 105 | 200 | 600 | |
| 100 | 430 | 188 | 320 | 118 | 245 | 800 | |
