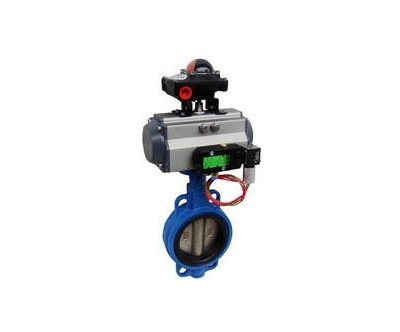

D671气动对夹式蝶阀产品介绍
D671气动对夹式蝶阀适用于温度≤120℃，公称压力≤16MPa的食品、医药、化工、石油、电力、；冶金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。气动蝶阀主要特点为：设计新颖、合理，结构独特，重量轻，启闭迅速。操力矩小，操作方便，省力灵巧。可以任何位置安装、维修方便。密封件可以更换，密封性能可靠达到双向密封零泄漏。密封材料耐老化、耐腐蚀，使用寿命长等特点。
D671气动对夹式蝶阀执行标准
|
设计依据 |
GB |
|
|
设计标准 |
GB12238 |
|
|
结构长度 |
对夹式连接 |
GB12221 |
|
对夹法兰尺寸 |
GB12221 |
|
|
试验和检验 |
JB/T9002 |
|
D671气动对夹式蝶阀主要零件材质
|
序号 |
零件名称 |
材质 |
||
|
Z |
C |
D |
||
|
1 |
阀座 |
橡胶 |
橡胶 |
橡胶 |
|
2 |
圆锥销 |
45钢 |
45钢 |
不锈钢 |
|
3 |
蝶板 |
灰铸铁镀硬铬 |
碳钢或不锈钢 |
不锈钢 |
|
4 |
阀体 |
灰铸铁 |
碳钢 |
不锈钢 |
|
5 |
螺柱 |
35钢 |
碳钢 |
不锈钢 |
|
6 |
阀杆 |
45钢 |
不锈钢 |
不锈钢 |
|
7 |
键Key |
45钢 |
45钢 |
不锈钢 |
|
8 |
衬套 |
铜基粉末冶金 |
铜基粉末冶金 |
铜基粉末冶金 |
|
9 |
O形圈 |
橡胶 |
橡胶 |
橡胶 |
|
10 |
气动装置 |
|
|
|
|
11 |
位置指示器 |
塑料 |
塑料 |
塑料 |
