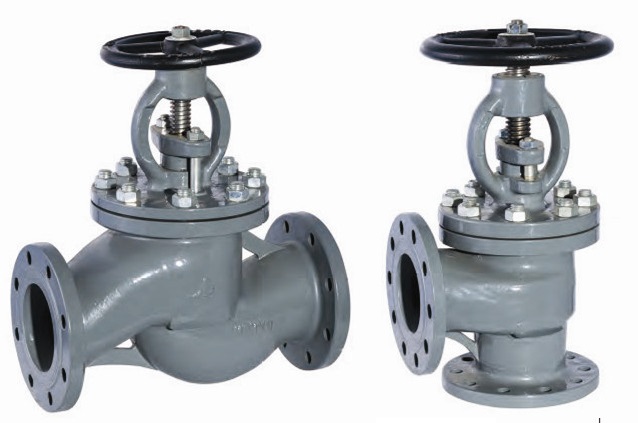

GB/T584-1999 船用法兰铸钢截止阀 Marine Cast Steel Flanged Globe Valve
GB/T585-1999 船用法兰铸钢截止止回阀Marine Cast Steel Flanged Stop Check Valve
GB/T1853-94 船用法兰铸钢舷侧截止止回阀
Marine Cast Steel Flanged Over Board Stop Check Valve
性能规范 Technical Data
公称压力 Nominal Pressure(MPa)
公称通径 Nominal Diameter(mm)
适用介质 Applicable Medium
1.0
65～300
淡水、滑油、燃油和 t≤300℃蒸汽
Fresh water, Lubricanting oil, Fuel oil, t≤300℃ steam.
1.6
100～250
2.5
20～150
4.0
65～100
淡水、滑油、燃油和 t≤400℃蒸汽
Fresh water, Lubricanting oil, Fuel oil, t≤400℃ steam.
6.4
20～50
主要零部件材质 Materials of Main Part
零件名称 Parts Name
材料 Material
名称 Name
牌号 Mark
阀体、阀盖 Body/Cover
铸钢 Cast Steel
ZG230-450
阀盘 Disc
优质碳素钢 High-quality Carbon Steel
钢 25
阀杆 Stem
不锈钢 Stainless Steel
2Cr13
阀盘密封圈 Disc Seal ring
焊不锈钢 Weld Stainless Steel
H2Cr13
阀体密封圈 Body Seal ring
PN≤2.5
焊不锈钢 Weld Stainless Steel
H1Cr18Ni9Ti
PN≥4.0
焊不锈钢 Weld Stainless Steel
H2Cr13
PN1.0、1.6、2.5MPa的A型、B型基本尺寸 Dimensio
公称 压力 PN (MPa) 公称 通径 DN (mm) 结构尺寸
Structure Dimension 壁厚 Thickness 法兰 Flange 螺栓 Bolt 手轮
Hand wheel 升程
Lift Range m 参考重量 Weight(kg)
L H≈ H1
A型 B型 A型 B型 B型 D D1 d0 b n个 Th Do S A型 B型
1.0 65 290 115 310 277 115 6.0 155 123 104 15 14 6 M14 140 12 18 14.9 12.9
80 310 125 345 304 125 7.0 170 138 118 15 14 8 M14 160 14 24 19.0 17.9
100 350 150 374 325 135 8.0 190 158 138 15 14 8 M14 180 14 35 28.6 24.0
125 400 175 426 366 155 8.0 215 183 164 15 14 10 M14 200 17 44 38.2 33.7
150 500 180 487 415 160 9.0 240 208 190 15 14 12 M14 200 17 57 51.3 41.9
1.6 125 400 175 465 405 155 8.0 225 187 168 17 15 10 M16 250 22 44 45.4 38.9
150 500 180 524 452 160 9.0 255 217 196 17 15 12 M16 280 24 57 58.9 51.7
2.5 20 150 75 217 203 75 6.0 95 68 48 13 11 4 M12 80 8 7 4.5 4.4
25 160 80 217 203 80 6.0 105 73 56 13 12 4 M12 80 8 7 5.1 5.0
32 180 85 236 216 85 6.0 1 15 83 64 15 13 6 M14 100 9 9 6.9 6.1
40 200 90 260 236 90 7.0 125 93 74 15 13 6 M14 120 11 11 9.2 7.2
50 230 95 288 258 95 7.0 135 103 84 15 13 6 M14 140 12 14 12.9 12.7
65 290 115 335 301 115 7.0 170 132 110 17 15 8 M16 160 14 18 18.8 18.9
80 310 125 362 321 125 7.0 185 147 126 17 16 8 M16 200 17 24 24.8 22.7
100 350 150 417 368 135 8.0 205 167 146 17 16 10 M16 250 22 35 34.9 31.3
125 400 175 481 432 155 9.0 240 196 172 21 19 10 M20 280 24 44 52.2 47.9
150 500 200 537 484 175 9.0 270 226 200 21 20 12 M20 320 27 57 68.5 60.3
