HGS07F46衬氟视镜
产品概述

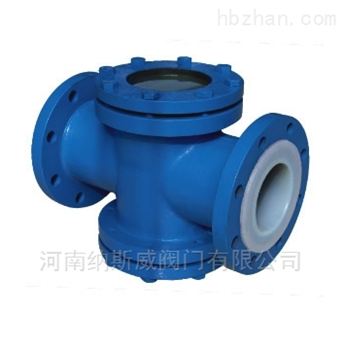

HGS07F46衬氟视镜又名衬里视镜、法兰直通视镜、耐腐蚀视盅、衬氟视盅,国家执行标准(HG/T21622-1990).用以观测管路或设备中单元流体的流量、色泽变化，直接监控化工工艺流程。视镜体采用碳钢精铸，内衬氟塑料(F46)， 镜片选用优质钢化玻璃，具有耐腐蚀性能和机械强度，且有外型美观、强度高、经久耐用的特点。广泛使用于石油、化工、染化、制酸制碱等行业，是目前防腐设备理想的选择。
衬氟视镜结构图
性能参数
公称通径 (DN) 25~150 mm
公称压力 (PN) 1.0 MPa
适用温度 -20~120 ℃
结构与材料
|
序号 |
名 称 |
材 料 |
|
序号 |
名 称 |
材 料 |
|
1 |
镜片压板 |
ZG25 |
4 |
镜 片 |
钢化玻璃 |
|
|
2 |
视镜体 |
ZG25 |
5 |
衬 垫 |
耐酸石棉板 |
|
|
3 |
衬里层 |
F46 |
|
|
|
|
