品牌:纳斯威
连接:法兰
材质:碳钢
介质:液体
起订:1台
供应:888台
发货:1天内

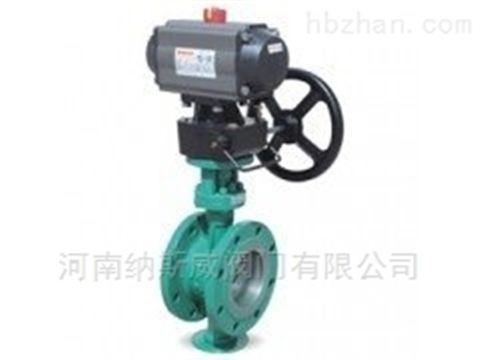

ZSRD气动调节蝶阀
产品概述
ZSRD气动调节蝶阀采用智能控制，可采用电动或者气动执行机构，实现对压力、流量、温度、液位等参数的调节。具有结构紧凑，功能强、体积小、密封性好，性能可靠、配套简单、流通能力大，等优点特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该阀门广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
气动调节蝶阀结构图
型号编制
|
Z |
执行机构 |
R |
结构形式 |
-公称压力 |
阀体材质 |
公称通径 |
|
Z系列调节阀 |
S:气动活塞执行机构 |
R |
D:标准型硬密封调节蝶阀 |
PN16=16 |
C=WCB |
DN50= DN50 |
性能
|
流量特性 |
近似等百分比 |
|
|
可调范围 |
50:1 |
|
|
额定CV值 |
全腔型CV 85~20500 |
|
|
行程 |
全开 90° 调节0-70° |
|
|
允许泄漏量 |
硬密封:IV级（0.01% 阀额定容量） 软密封:VI级（气泡级） |
|
|
基本误差% |
气动 ±2 |
电动±2.0 |
|
回差% |
气动 ≤1.5 |
电动≤1.0 |
|
死区% |
气动 ≤0.6 |
电动≤1.0 |
注：性能指标中各项参数为带定位器纯聚四氟乙烯填料的调节阀。
