品牌:纳斯威
连接:法兰
材质:碳钢
介质:液体
起订:1台
供应:888台
发货:1天内

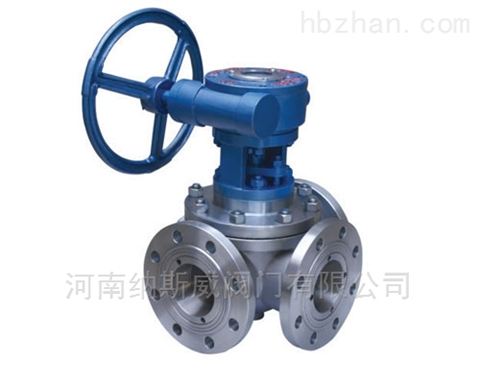

Q48F固定式T型三通球阀
产品概述
Q48F固定式T型三通球阀采用固定球弹簧或碟簧加载的四面阀座结构，受力平衡，保证闭止通道上可靠密封，开关轻便。固定式T型三通球阀可实现对介质的分流、混流、换向以及三通道的完全开放四种工况，根据需要可选择其中两种或三种进行组合。固定式T型三通球阀根据不同工况，密封面可分别采用Q48F软密封和Q48H/Y金属硬密封两种，软密封使用聚四氟乙烯(PTFE)、对位聚苯(PPL)等，硬密封喷焊镍基合金(硬度大于HRC60)、超音速涂钨钴合金(硬度大于HRC70)及特种硬质材料等多种先进工艺，适用各种苛刻工况！
Q48H固定式T型三通球阀结构图
固定式T型三通球阀主要零件部件材料表
|
序号 |
零件名称 |
材料名称 |
|||
|
1 |
阀体 |
WCB |
CF8 |
CF8M |
CF3M |
|
2 |
球体 |
2Cr13 |
304 |
316 |
316L |
|
3 |
阀杆 |
2Cr13 |
304 |
316 |
316L |
|
4 |
固定轴 |
2Cr13 |
304 |
316 |
316L |
|
5 |
密封圈 |
聚四氟乙烯(PTFE)/对位聚苯(PPL)/硬质合金/不锈钢 |
|||
|
6 |
阀座 |
2Cr13 |
304 |
316 |
316L |
|
7 |
填料 |
PTFE+O形圈/柔性石墨+不锈钢 |
|||
