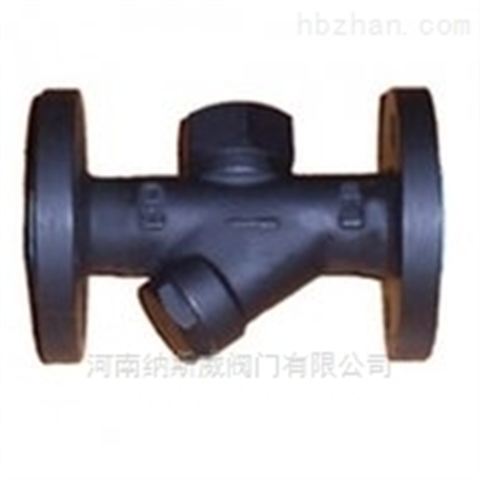

CS49H圆盘式蒸汽疏水阀

产品概述

CS49H圆盘式蒸汽疏水阀是一种用于蒸汽冷凝液排出的阀门。根据伯努力热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动疏水阀静压变化。使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。圆盘式蒸汽疏水阀结构独特、动作可靠。漏气率<3%，不受压力波动的影响，压力范围大。由于密封面不锈钢，使用寿命高于国内同类产品。热动力式疏水阀是根据柏努力定律及蒸汽与凝结水的物理特性,通过排放凝结水来改变作用在阀片上的动、静压力而使疏水阀执行无件-----阀片开关阀门。

圆盘式蒸汽疏水阀结构图

工作原理:

当装置刚启动时,首先在较低的压力下空气和冷凝水流过疏水阀,通过入口孔托起阀片,再由出口孔排出,当压力、温度上升后,内压上升,推动凝结水很快地通过疏水阀,在进出口之间存有很大的压降,由于蒸汽比同样重的凝结水的体积大的多,而增大流速,这时阀片的静压降低,使阀片下落,蒸汽从出口孔中间由四周流向阀片和阀盖之间的间隙,进入压力室,将阀片压在密封环上,关闭阀门.当压力室的蒸汽温度降低,开始冷凝,使压力室内的压力降低,进口压力托起阀片,疏水阀开启进行排水.
