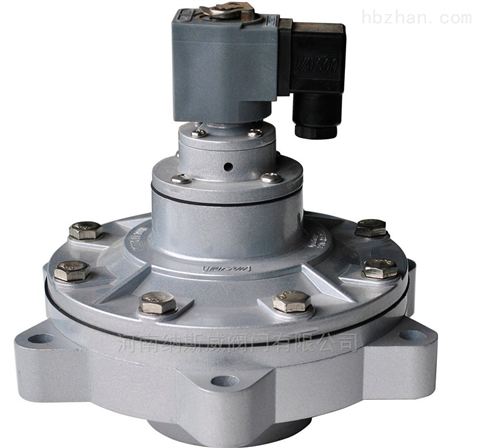

DMF-Y淹没式电磁脉冲阀

产品概述

DMF-Y淹没式电磁脉冲阀是淹没式脉冲阀气包内的一种电磁脉冲阀，由电磁阀、小阀体、大阀体、小膜片、弹簧、大膜片构成，阀体材质为合金铝。淹没式电磁脉冲阀座嵌入气包内安装，阻力小，流通性好，喷吹量高，提高了负荷带动量，扩大了气源压力的使用范围，此淹没式脉冲阀更适合于气源压力较宽场合使用。是脉冲布袋除尘器清灰喷吹系统的压缩空气"开关".受脉冲喷吹控制仪输出信号的控制,对滤袋逐排(室)喷吹清灰,使布袋除尘器压力保持在设定的范围之内,以保证除尘器的处理能力和除尘效率.

当脉冲电磁脉冲阀未得电时，气体通过上下两壳体的恒压管道以及其中的节流孔进入减压室，由于阀芯在弹簧的作用下堵住泄压孔，气体不会排出，令减压室和气包的压力一致，而在弹簧作用下，膜片将喷吹口堵住，气体不会冲出。2、当脉冲阀得电时，阀芯在电磁力作用下向上抬起，泄压孔打开，气体喷出，由于恒压管道节流孔的作用，泄压孔的流出速度大于减压室恒压管气体的流入速度，令气包压力低于下气室的压力，气包的气体将膜片顶起，打开喷吹口，进行气体喷吹。工作原理

技术参数

1、工作气源压力为0.1MPa时，即可使脉冲阀关闭。

2、产品应能承受0.8MPa的气源压力。

3、在规定的环境条件下，电磁线圈对外壳的绝缘电阻应大于1MΩ。

4、在室温为 5度～35度，相对湿度不超过85%的条件下，电磁线圈对外壳能承受50Hz、250V的电压，历时1min无击穿现象。

5、电磁脉冲阀在承受频率为20Hz、全幅值为2mm、历时30min的振动后应能正常工作。

6、在正常使用条件下，膜片累计使用寿命应大于80万次。

7、阀的外表无明显涂层剥落、划痕、毛刺等损伤。

8、产品的工作压力为0.1MPa～0.7MPa，介质为经过除油、除水处理的空气。

9、在产品标称气源压力状态下，电磁阀的工作电压为额定电压的85%时，电磁脉冲阀的开启响应时间应小于0.03s。
