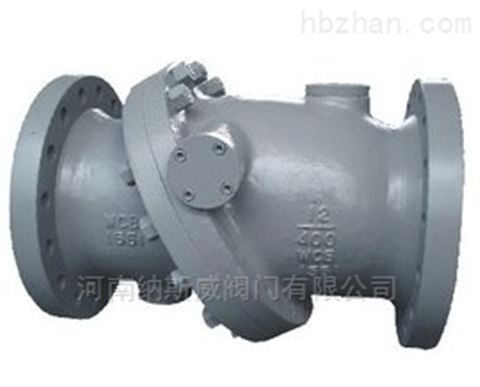

PXH44H斜盘式无撞击止回阀

产品概述

PXH44H斜盘式无撞击止回阀也称斜盘式止回阀其主要优点是克服旋启式止回阀、升降式上回阀在工况下产生的撞击、水击现象，实现无撞击操作。斜盘式止回阀有一种圆盘式的关闭件，阀瓣绕摇杆轴旋转，并与阀座面偏置。阀瓣转下与阀座密合时关闭，开启时阀瓣从阀座上升起。由于整个阀瓣的重心移动轨迹只在全开与关闭位置之间，行程很短，所以斜盘止回阀的关闭很快。的阀瓣是安装在阀轴上的碟状斜盘，阀座为特制的浮动、弹性金属硬密封阀座，从而保证阀座能与阀瓣自动调节对位。广泛应用于大型的煤化工、石油、管道运输、石化、制药、火电、核电、冶金、煤矿、新能源等领域。

工作原理

 斜盘止回阀的阀座密封是斜圆锥体的一部分，阀座与阀瓣间形成的密封线为近似椭圆形曲线，该曲线所在平面与阀门流道中心线的夹角为60°；近似椭圆密封线的长轴中心与锥体轴线形成一个角度偏心，即阀座密封面所在圆锥体的轴线和阀体流道中心线之间形成第二个偏心夹角为15°-20°；阀瓣旋转轴的轴线相对于圆锥体的轴线形成一偏心量，且相对于密封线所在平面也处于偏心位置，形成一偏心量。当介质的压力达到其工作压力时，阀瓣就开启，当介质的压力降低后，蝶状斜盘阀瓣就自动关闭。因该阀瓣与金属阀座具有三偏心蝶阀的特征，这种结构使得阀瓣能够进行钟摆式运动。圆盘斜角形阀座和漏斗形阀瓣结合和分离期间都不会出现摩擦或滑动接触。在关闭时它能迅速地在无须借助外力的情况下，与阀座几乎无冲击。无碰撞而实现密封。同时它具有大流量小流阻的特性。

设计规范

法兰尺寸按:ASME B16.5 GB HG SH

压力等级:Class 150、300、600 PN 2.0 、5.0、10.0 MPa

结构特点

双偏心阀瓣，关闭时阀痤与密封面逐步接触，达到无撞击、无噪声工作。

微弹性金属阀座，密封性能好。

蝶式阀瓣设计，开关迅速、灵敏，使用寿命长。

斜盘式结构使流体通道呈流线型，流阻小，有节能效果。
