品牌:纳斯威
连接:法兰
介质:水
材质:铸钢
起订:1台
供应:888台
发货:1天内

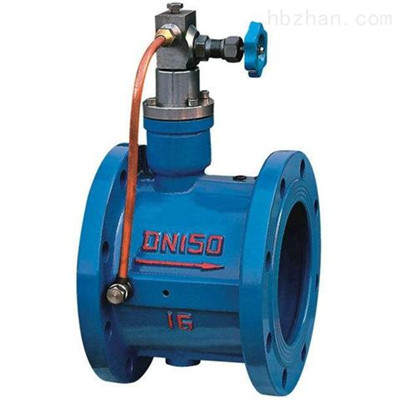

HH47X蝶式缓冲止回阀
产品概述
HH47X微阻缓闭蝶式止回阀,HH47X蝶式微阻缓闭止回阀,HH47X蝶式缓闭止回阀, HH47X微阻蝶式缓闭止回阀,H47H蝶式缓冲止回阀,H47X蝶式缓冲止回阀,HH47H蝶式缓冲止回阀,H47XF蝶式止回阀,微阻缓闭蝶式消声止回阀,HDH47X蝶式缓冲止回阀,蝶式缓冲止回阀主要应用于污水、清水、海水等介质的排水管道上，既能防止介质的倒流，又能有效限制破坏性水锤，保证管型性的安全，当介质压力进入阀门时，消阀瓣在介质作用下打开，大量的介质通过，同时介质进入大油缸内，使小活塞处于工作位置，当阀门进口介质压力下降，系统压力介质回流时，小阀瓣回流介质的作用下先快速关闭百分之八十五，剩余百分之十五左右的关闭形成由小阀瓣组织缓慢关闭，从而消除了快速关闭所形成的破坏性水锤。广泛用于工业供水、污水处理厂的水泵出口处，防止管网中介质逆流。自动消除破坏性水锤从而保证水泵和管路不受损坏。该阀主要由阀体、阀瓣、缓冲装置和微量调节阀组成。该产品具有结构新颖、体积小、流体阻力小、运行平稳、密副可靠、耐磨损、缓冲性能好等特点。主要用于石油、化工、电站、化纤、城建、制药、环保、冶金、建筑、造纸、矿山等工业用水和城市排污等。
微阻缓闭蝶式止回阀主要性能规范
|
型 号 |
HH47X-10 HH48X-10 HH49X-10 |
HH47X-16 HH48X-16 HH49X-16 |
|
|
公称压力 |
PN1.0MPa |
PN1.6MPa |
|
|
公称通径 |
DN50～800mm |
DN50～800mm |
|
|
密封试验压力 |
1.1MPa |
1.76MPa |
|
|
壳体试验压力 |
1.5MPa |
2.4MPa |
|
|
主要零件材料 |
阀 体 |
灰铸铁或球墨铸铁 |
灰铸铁或球墨铸铁 |
|
阀 瓣 |
铝青铜 |
铝青铜 |
|
|
阀 杆 |
不锈钢 |
不锈钢 |
|
|
弹 簧 |
不锈钢 |
不锈钢 |
|
|
阀座密封面 |
橡胶 |
橡胶 |
|
微阻缓闭蝶式止回阀主要技术参数
|
型号 |
公称压力 |
试验压力Ps(MPa) |
工作压力 |
介质温度 |
适用介质 |
|
|
壳体 |
密封 |
|||||
|
H47X、H47H、H47X、 |
1.0 |
1.5 |
1.1 |
1.0 |
0-80℃ |
水、油品 |
|
1.6 |
2.4 |
1.75 |
1.6 |
|||
|
2.5 |
3.75 |
2.75 |
2.5 |
|||
