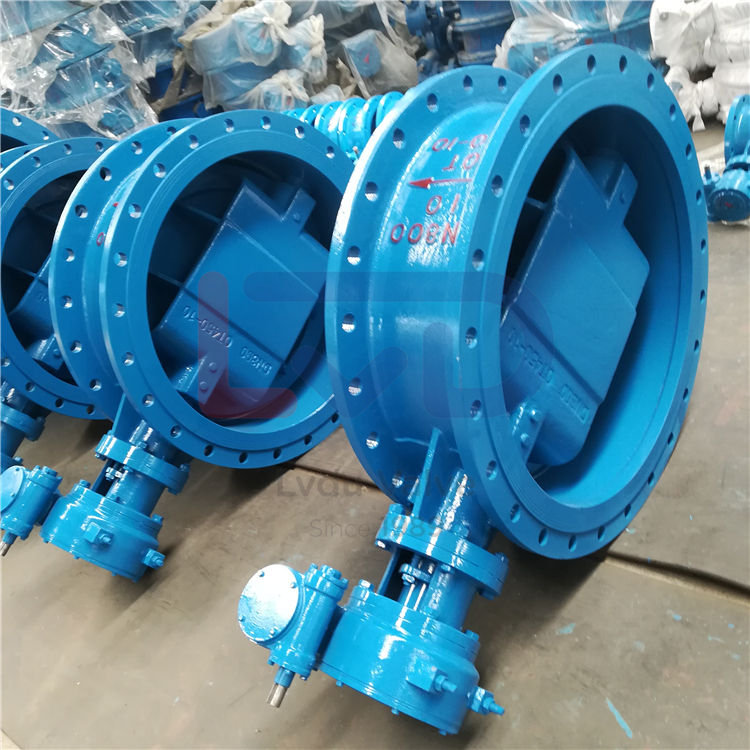

可伸缩加长杆装置埋地蝶阀，包括阀体1、蝶板2、阀杆3、支架4、涡轮装置以及手轮，阀体上端同轴固装支架，在阀体内同轴竖直安装有阀杆，该阀体内的阀杆下部安装有蝶板，阀杆上端伸出支架上端同轴安装有涡轮装置的输出端，涡轮装置的输入端安装有一手轮。
可伸缩加长杆装置埋地蝶创新点:
所述手轮与涡轮装置的输入端之间安装有一加长杆装置，该加长杆装置包括开启套管、驱动套管、转接头、外套管、锁紧套管、紧定螺钉、下限位螺钉、上限位螺钉，在涡轮装置的输入端上安装有一开启套管，该开启套管上端同轴安装有驱动套管的下端，该驱动套管为同轴滑动套装的双层伸缩套管结构，该驱动套管上端通过螺钉同轴固装有一转接头，该转接头上端同轴安装有一手轮，该手轮通过键驱动转接头同步转动。
所述涡轮装置的上端的驱动套管外侧同轴固装有一外套管，外套管外侧与转接头之间同轴套装有一锁紧套管，该锁紧套管上端固定安装在转接头外侧所制的凸缘台阶上，锁紧套管下部径向对称安装有多个紧定螺钉，该紧定螺钉拧紧时锁紧外套管从而锁定锁紧套管位置，放松紧定螺钉时可以调节锁紧套管上、下移动；该外套管上部固装有上限位螺钉，外套管下部固装有多个下限位螺钉，锁紧套管下部制有与限位螺钉配合的凸台从而限制锁紧套管上、下滑动的距离。
为了保证密封性，所述锁紧套管与转接头之间安装有 O型圈15。为了减轻转动磨损，所述转接头上安装有一压板17，该压板与锁紧套管上端之间通过螺栓压紧安装一减磨垫。
可伸缩加长杆装置埋地蝶工作过程如下:
阀门的启闭:阀门在开启或关闭过程中，首先转动手轮，通过键的传递，带动加长杆中转接头的转动，转接头通过驱动套管，将转矩传递到开启套管，开启套管再将转矩传递至蜗轮装置的输入轴，从而通过蜗轮装置打开阀门。在此过程中，操作者只需站在地面操作手轮即可，这样不但操作方便，降低了操作者的劳动强度，而且，还有效的避免了操作者去地下操作时可能发生的各种危险。
加长杆的长度调节:松开紧定螺钉，向上移动锁紧套管到合适的位置，然后拧紧紧定螺钉使锁紧套管不能上下滑动；由于驱动套管、转接头、压板及手轮是用螺栓紧固在一起，因此，当锁紧套管向上移动时，这些零件会同时向上移动，通过如此结构，可以达到伸缩加长杆的目的。由于加长杆可以根据需要进行伸缩，因此，其适用范围更广，操作和安装更简单易行，避免了耗时耗力去定制特定长度的加长杆，为客户节省了时间，方便了客户作业。
