价格:￥3500.00/台
品牌:LOCKE/洛克
公称通径:DN150-DN800
工作温度:-20-80℃
公称压力:0.25MPa-1.6MPa
起订:1台
供应:999台
发货:30天内

购买咨询

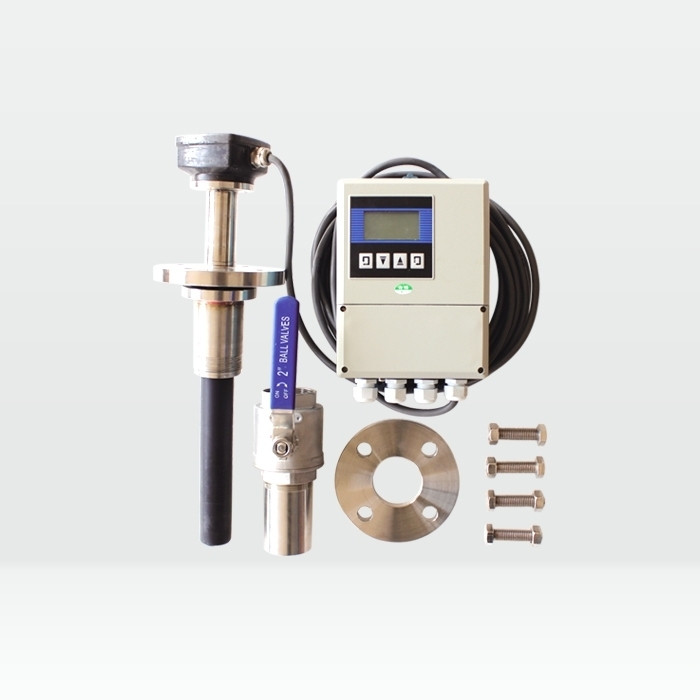

进口智能插入式电磁流量计《流量计****》LOCKE

产品概述

德国洛克《LOCKE》进口智能插入式电磁流量计结构简单，工作可靠，易安装、易拆卸，用于大口径液体测量，便于仪表的维护、修理；测量精度不受被测介质的温度、压力、密度、粘度影响，传感器几乎无压力损失，能量损耗极低，该产品独特的结构，具有自主知识产权。

结构特点

工作原理

1、传感器原理 传感器实际上是一种液体流速测量仪表。它是应用法拉第感应定律的原理制成的流速测量仪表。图1 是插入型流量计基本工作原理的示意图。用长杆将小的电磁流量传感器插入到被测量管道中规定位置，导电流体垂直流过传感器工作磁场时（转换器向传感器提供励磁电流时，在励磁线圈构成的励磁系统中产生工作磁场），相当导体在磁场中作切割磁力线运动。根据法拉第感应定律，在导体的两端产生感应电动势。感应电动势由接触流体的一对电极来检测。电动势的大小与磁感应强度B、两极间距离L 和流体的平均流速呈正比。即 E=B·L·V(伏) 式中：E——感应电动势，V； B——磁场强度，T； L——两电极间距离，m； V——流过传感器的流速（亦即代表被测管道规定插入点的质点流速），m/s K——系数。

电路工作原理

结构原理

1.电极 2.探头壳体 3. 带阀门安装连接座/螺纹底座 4.连接法兰/螺纹接头 5.转换器 6.接地螺钉

产品性能

1、主要技术参数

型号	Locke3401	Locke3402
公称通经	DN150-DN800	DN200-DN1800
基本误差	±2.0%F.S
流速范围	0.5m/s-10m/s
环境温度	-20-60℃
介质温度	-20-80℃
连接方式	法兰连接 DN40 PN1.6MPa	螺纹连接 1½NPT
工作压力	0.25MPa-1.6MPa
输出信号	电流输出：4-20mA 频率输出：0-5kHz
消耗功率	≤15W
供电电源	220V AC 50HZ、24V DC
电极材质	316L
通信接口	RS-485;HART
安装形式	一体式；分体式
电器接口	M20*1.5螺纹

2、测量范围

口径 (mm)	测量范围(m3/h)	口径 (mm)	测量范围(m3/h)
DN150	31.79～ 635.85	DN700	692.37 ～13847.40
DN200	56.52 ～ 1130.4	DN800	904.32～ 18086.40
DN250	88.31 ～ 1766.25	DN900	1144.5～ 22890.60
DN300	127.17～ 2543.40	DN1000	1413.0～ 28260.00
DN350	173.09～ 3461.85	DN1200	2034.7～ 40694.40
DN400	226.08～ 4521.60	DN1400	2769.4～ 55389.60
DN450	286.31～ 5722.65	DN1600	3617.2～ 72345.60
DN500	353.25～ 7065.00	DN1800	4578.1～ 91562.40
DN600	508.68～ 10173.6

外形尺寸

安装要求

1.1 通用要求 a、为了安装、维护、保养方便，在流量计周围需保留足够的空间 b、避免流量计安装在温度变化很大或受到设备高温辐射的场所 c、流量计应安装在室内，如安装在室外，应避免阳光直射，必要时请安装防晒装置 d、避免流量计安装在含有腐蚀性气体的环境中 e、避免流量计安装在有强振动源、强磁场的场所 1.2工艺管要求 a、 上、下游工艺管的内径与流量计的内径应满足：0.98DN≤D≤1.05DN（DN:流量计内径；D：工艺管内径） b、工艺管与流量计需同心，同轴偏差不大于0.05DN
