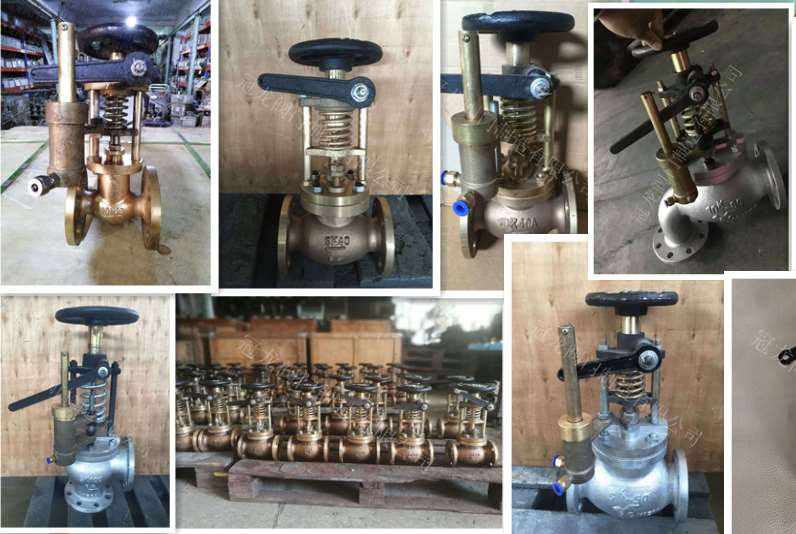

船用手动气动燃油快关阀CBM1104-82 船用铸钢手动气动直通直角燃油快关阀,速闭阀,快速切断阀CBM1104-1982
类型：A型,B型
工作压力：0.25MPa
公称通径：DN20-DN100
适用介质：燃油
主要零件材料：阀体,阀盖的材料为铸钢,气缸为碳钢或锡黄铜,阀盘为优质碳素钢,阀杆为不锈钢,弹簧为弹簧钢,阀体密封圈为耐酸钢,阀盘密封圈为不锈钢,填料环为尼龙
主要零件材料、牌号
|
零件名称
|
材料 |
|
|
名称 |
牌号 |
|
|
阀体、阀盖 |
铸钢 |
ZG230-450 |
|
阀盘、阀杆） |
不锈钢 |
2Cr13 |
|
活塞 |
锌黄铜 |
CuZn38 |
基本尺寸
|
名称 |
标准号 |
法兰间距L |
法兰外径 D |
中心距 C |
螺孔 |
|
铸钢手动直通快关阀 |
F7399 5K40 |
170 |
120 |
95 |
4×Ф15 |
|
F7399 5K50 |
210 |
130 |
105 |
4×Ф15 |
|
|
F7399 5K65 |
250 |
155 |
130 |
4×Ф15 |
|
|
F7399 5K80 |
280 |
180 |
145 |
4×Ф19 |
|
|
F7399 5K100 |
340 |
200 |
165 |
8×Ф19 |
|
|
F7399 5K125 |
410 |
235 |
200 |
8×Ф19 |
|
|
F7399 5K150 |
480 |
265 |
230 |
8×Ф19 |
