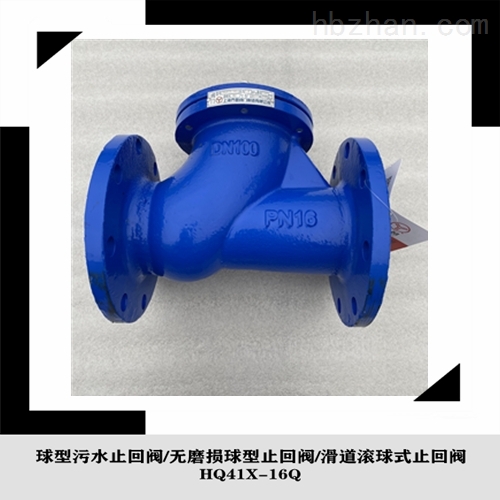

HQ41X球形止回阀
产品概述
HQ41X球形止回阀,球型污水止回阀,不锈钢球形止回阀,无磨损球型止回阀,滑道滚球式止回阀,球形单向止回阀,滚球式污水球形止回阀,防倒流球型止回阀,球型止回阀采用橡胶皮包滚球为阀瓣，在介质的作用下，可在阀体内的整体式滑道上作上下左右滚动，从而打开或关闭阀门。消声式关闭，不产生水锤，密封性能好。阀体采用全水流通道，流量大，阻力小，水头损失比旋启式小50%。水平或垂直安装均可，可用于冷水、热水、工业及生活用水管网系统中，更适应用潜水排水污泵，介质温度为0～80℃。可安装于水泵出水口处，以防止倒流及水锤对泵损害。
球形止回阀结构图：
|
|
|
|
|
|
球形止回阀主要技术参数：
|
型号 |
公称压力(MPa) |
试验压力PS(MPa) |
工作温度(℃ ) |
|
|
壳体 |
密封 |
|||
|
HQ41X-10/16 |
1.0 |
1.5 |
1.1 |
≤80 |
|
1.6 |
2.4 |
1.76 |
||
球形止回阀主要零部件：
|
零 件 名 称 |
材 质 |
|
阀体、阀盖 |
球铁、铸钢 |
|
球架、档板 |
球铁、铸钢 |
|
球 体 |
碳钢包橡胶 |
