品牌:德国洛克
口径:DN15-DN300
压力:PN1.6-75MPa
温度:-17～+230℃
起订:1台
供应:2000台
发货:15天内

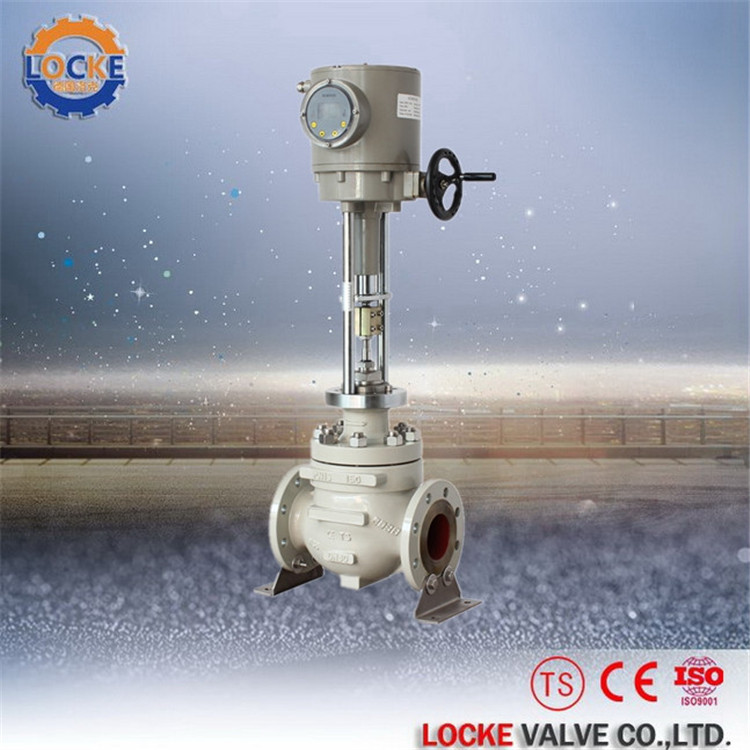

进口电动单座笼式调节阀产品参数-德国洛克
一、进口电动单座笼式调节阀技术参数：
公称通径
DN15-300mm
公称压力
ANSI 125-4500 JIS 10-40K PN1.6-75MPa
连接型式
法兰连接
FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准
JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接连接
嵌接焊SW或根据用户需求
材 料
铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等或根据用户需求
上阀盖
常温型（P）：-17～+230℃
伸长Ⅰ型（E1）
-45～-17℃ +230～+566℃
伸长Ⅱ型（E2I）
-100～-45℃
伸长Ⅱ型（E2W）
-196～-100℃
注:工作温度不准超过各种材料的允许范围。
压盖型式
螺栓压紧式
填 料
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料 石墨填料
阀内组件
阀芯型式
单座柱塞型阀芯
流量特性
金属阀座 等百分比特性（%）和线性特性（L），参考流量特性曲线图
Cv值从0.04～14的高精度流量特性符合IEC534-2标准
软阀座
等百分比特性（%）和线性特性（L），参考流量特性曲线图
注：关于聚四氟乙烯阀座的工作温度和压差，参考流量特性曲线图
材料
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
电动执行机构
型 式
德国洛克、德国罗托克、PSL等电动执行器(客户指定品牌亦可)
输入信号
DE LOCKE执行机构：Ⅱ型0～10mA•DC(输入电阻200Ω)；Ⅲ型4～20mA•DC(输入电阻 250Ω) 361L执行机构：4～20mA•DC或1～5V(输入电阻250Ω) RS执行机构：0～10mA•DC、4～20mA•DC PSL执行机构：4～20mA•DC （注：信号线请使用屏蔽线）
电源电压
DE LOCKE执行机构
220V，50Hz
361L执行机构
220V，50/60Hz
RS执行机构
单相控制220V•AC±5%；三相控制380V±5%
PSL执行机构
单相控制220V，50Hz （电源电压也可根据用户需求定制）
手动机构
DE LOCKE执行机构
手轮
361L执行机构
离合式
RS执行机 构
手轮
PSL执行机构
手轮
环境温度
－20～＋60℃
阀作用型式
电关式或电开式
二、进口电动单座笼式调节阀描述：
德国《DE LOCKE》洛克进口电动单座笼式调节阀适用于高压差易产生闪蒸空化的场合，是一种高性能的单座调节阀，坚固的套筒保护阀体不受闪蒸和空化的破坏。该阀结构紧凑，有呈 S流线型的通道，使其压降损失小，流量大，可调范围广。阀芯导向面积大，抗振性好。
三、进口电动单座笼式调节阀结构特征：
●顶式双导向单座阀，结构紧凑，动作灵敏部件少，易维护；
●粗壮的阀杆及其一体的阀芯，能承受高负载而阀芯不至脱落；
●自对中卡入式的阀座易于拆出，而且不需要研磨，就可以达到严密的关断密封。
●阀体按流体力学原理设计成等截面低流阻流道，压降损失小，容量大，额定流量与系统增大30%。
●阀芯和阀座固定笼设计有标准型和严酷工况型（消除气蚀式，降噪式等），具有更长的使用寿命，更高的抗气蚀和降噪音性能，只需更换阀座固定笼就可适用于不同工况的需要。
●阀门的关闭是借助于流体压力、弹簧反作用力和气缸推力，具有抵抗非常高的流体压差的关断推力，使阀门关闭的更加严密。
●双导向、双重密封结构，减少了填料外漏的可能。
●该系列调节阀可以流开安装，也可以流关安装。
四、进口电动单座笼式调节阀结构特点：
1、可调节范围大，固有可调比为50，流量特性有直线和等百分比。
2、调节切断型采用软密封结构阀芯，达VI级泄漏标准(零泄漏)。
3、伺服放大器采用深度动态负反馈，可提高自动调节精度。
4、电动操作器有多种形式，可适用于4~20mA。DC或0~10mA.DC。
5、波纹管密封型调节阀对移动的阀杆形成完全的密封，堵绝流体外漏。
6、电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器
五、进口电动单座笼式调节阀订货须知：
A、若订货前还未选定型号，请向我们提供您的使用参数:
1.公称通径 2.产品型号 3.流体性质（包括公称压力、温度、介质） 4.阀体、密封材料 5.连接方式
B、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购
C、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们德国洛克阀门技术员为您审核把关。
