品牌:德国洛克
口径:DN10-DN50
压力:真空
温度:-30～+150℃
起订:1台
供应:20000台
发货:15天内
进口常闭型气动高真空挡板阀使用方法德国洛克
一、进口常闭型气动高真空挡板阀产品性能：
1、适用范围(Pa)：105～1.3x10-4
2、阀门漏率(Pa.L/S)：≤1.3x10-5
3、介质温度（℃）：-25~+80（密封材料为丁腈橡胶）
-30～+150（密封材料为氟橡胶）
4、气源压力（MPa）：0.4～0.8
5、安装位置：DN<300任意，DN≥300垂直
6、电源电压：标准出厂：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等
7、信号反馈：标准出厂：不带反馈信号
特殊指定：磁性开关DC/AC5～240V
二、进口常闭型气动高真空挡板阀产品概述：
德国《DE LOCKE》洛克进口常闭型气动高真空挡板阀是通过电磁转向阀依靠压缩空气作为阀板启闭动力，在失去电源或压缩空气时，通径DN80以下的阀门将依靠弹簧力自动关闭阀门，DN100以上的阀门通过电磁阀组利用单向阀迅速关闭气缸原有的气源压力达到自动关闭阀门。从而达到真空系统中迅速切断气流之功能。LDQ-J型为角通型式，LDQ-S型为带预抽口的三通型式。
适用的工作介质为空气及非腐蚀性气体。

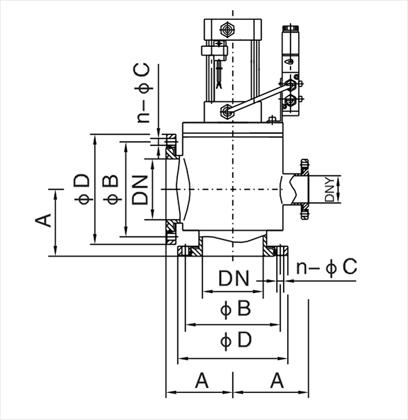

三、进口常闭型气动高真空挡板阀连接及外形尺寸：
|
型号 |
通径(DN) |
ΦD |
ΦB |
A |
法兰标准 |
|
LDQ-J10A/KF |
10 |
30 |
12.2 |
30 |
GB4982 |
|
LDQ-J16A/KF |
16 |
30 |
17.2 |
40 |
GB4982 |
|
LDQ-J25A/KF |
25 |
40 |
26.2 |
50 |
GB4982 |
|
LDQ-J40A/KF |
40 |
55 |
41.2 |
65 |
GB4982 |
|
LDQ-J50A/KF |
50 |
75 |
52.2 |
70 |
/ |
四、进口常闭型气动高真空挡板阀产品结构：
五、进口常闭型气动高真空挡板阀订货须知：
A、若订货前还未选定型号，请向我们提供您的使用参数:
1.公称通径 2.产品型号 3.流体性质（包括公称压力、温度、介质） 4.阀体、密封材料 5.连接方式
B、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购
C、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们德国洛克阀门技术员为您审核把关。
D、感谢您访问我公司的网站〖〗，如有任何疑问.
您可以致电给我们《》我们一定会尽心尽力为您提供优质的服务!
