品牌:中昊
发货:3天内

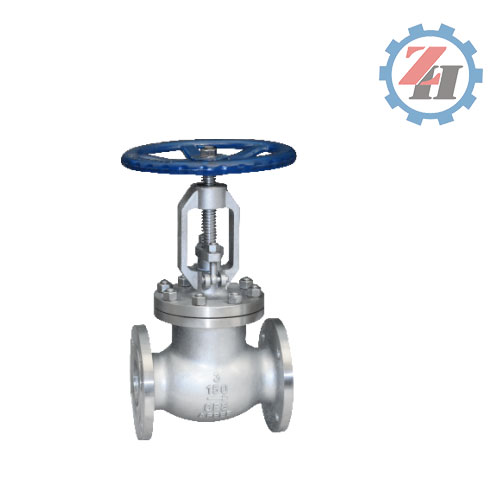

J41W-150LB不锈钢美标法兰截止阀，美标截止阀系：J41W/ Y-按材质分美标碳钢截止阀 ，不锈钢标截止阀
1．材质有:铸钢（A216，WCB，A105；不锈钢（F304-CF8，F316-CF8M，F304L-CF3M，F316L-CF3），301，304-CF8，304L-CF3，316-CF8M，316LCF3M，321；低温刚，铬钼钢等
2．规格：DN15~DN800 3．标准：API，ANSI美标
3．压力： 150LB-900LB 5．连接:法兰
4．品牌：中国东锦 7．工作温度：碳钢-29℃～425℃；不锈钢-40℃～550℃；低温刚-46℃～350℃，铬钼钢-29℃～550℃
5．类型：直通式 9.介质：水，油品，蒸汽-碳钢+Stellite/铬钼钢；硝酸，醋酸类等-不锈钢；丙烷，乙烯等-低温刚；
6.外型：重型/中型 11.型号：J41W-150LB， J41H-150LB，J41Y-150LB，J 41W-300LB，J41H-300LB，J41Y-300LB，J41W-600LB，J41H-600LB，J41Y-600LB，J41W-900LB，J41H-900LB,41Y-900LB
美标截止阀适用于公称压力150LB~1500LB，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等. 标准
| 设计与制造 Design and Manufacture | 结构长度 Face to face/ End to end | 法兰尺寸 Flange Dimension | 对焊连接尺寸Butt welding dimension | 压力-温度 Pressure Temperature Lating | 试验-检验Inspection and Test |
| ANSI B16.34 BS1873 | ANSI B16.10 | ANSI B16.5 | ANSI B16.25 | ANSI B16.34 | API 598 |
压力试验
|
公称压力PN(Lb) NominalPressure |
强度试验 Shell Test |
气密封试验 Air Seal Test |
气密封试验 Air Seal Test |
|||
| Mpa | Lbf/in2 | Mpa | Lbf/in2 | Mpa | Lbf/in2 | |
| 150 | 3.0 | 430 | 2.2 | 315 | 0.4-0.7 | 60-100 |
| 300 | 7.7 | 1110 | 5.7 | 815 | ||
| 600 | 15.3 | 2220 | 11.3 | 1630 | ||
| 900 | 23.0 | 3330 | 17.0 | 2445 | ||
| 1500 | 38.4 | 5560 | 28.2 | 4080 | ||
| 2500 | 64.0 | 9255 | 47.0 | 6790 | ||
