一、电容补偿柜的基本原理

在实际电力系统中，大部分负载为异步电动机。其等效电路可看作电阻和电感的串联电路，其电压与电流的相位差较大，功率因数较低。

并联电容器后，电容器的电流将抵消一部分电感电流，从而使电感电流减小，总电流随之减小，电压与电流的相位差变小，使功率因数提高。

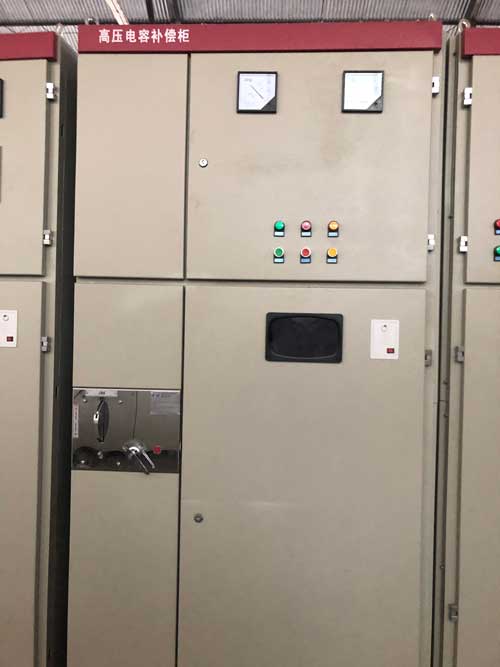

二、电容补偿柜的结构

一般来说，低压电容补偿柜由柜壳、母线、断路器、隔离开关，热继电器、接触器、避雷器、电容器、电抗器、一、二次导线、端子排、功率因数自动补偿控制装置、盘面仪表等组成。

三、电容补偿柜作用

电力系统中的负载类型大部分属于感性负载，加上用电企业普遍广泛地使用电力电子设备，使电网功率因数较低。

较低的功率因数降低了设备利用率，增加了供电投资，损害了电压质量，降低了设备使用寿命，大大增加了线路损耗。

故通过在电力系统中连入电容补偿柜，可以平衡感性负载，有效提高电网功率因数,节约电能,提高供电质量。

四、电容补偿柜的使用方法

1、所谓操作电容补偿装置，是指该装置在运行中的投入像，具体操作时应注意以下各项：任何额定电压的电容器组，均禁止带电荷合闸;电容器组每次重新合闸，必须在其放电结束后进行;在补偿装置的千关上禁止装设重合闸装置。

2、有的电容器而发生触电事故，应在电容器断开电源时立即对电容器组进行放电（经放电电阻）工作人员在接触电容器的导电部分以前，必须将各个电容器单独放电，亦即使用装于绝缘棒上的接地金属棒将电容器两出线端短路。
