拆卸 F 型叶轮小心: 切割危险
磨损部件可能有锐利的边缘。 穿戴防护服。
1. 卸下入口盖。
如果需要，撬开进气盖。
2. 卸下叶轮螺丝、圆环和垫圈。
如果需要，使用撬杆.
3. 卸下叶轮。
使用叶轮拉出器或撬杠。
使用叶轮螺钉推叶轮。
4. 卸下锥形轴套。

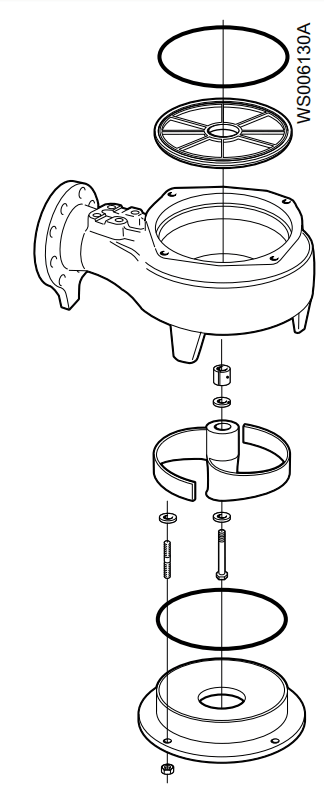

安装 F 型叶轮
1. 准备轴：
a) 用细砂布打磨掉任何瑕疵。
轴端必须干净，无毛刺存在。
b) 在内锥面、外柱面和锥形套筒螺纹上涂抹薄薄的一层润滑脂。
正确的润滑剂为轴承润滑脂，例如 Exxon Mobil Unirex N3、Mobil Mobilith SHC 220
或同等润滑脂。
注意:
油脂过多可能造成叶轮松动。从轴和/或轴套的圆锥和/或圆柱表面上清除多余油脂。
2. 安装叶轮：
a) 将锥形轴套安装到轴上。
b) 在叶轮上安装一个厚度为 0.25 毫米（0.01 英寸）的调节垫圈和两个厚度为 1 毫米
（0.04 英寸）调节垫圈。
c) 润滑叶轮螺丝螺纹和接触表面。
确保所有部件经过清理。
d) 使用叶轮螺丝将叶轮压到轴上。
3. 固定叶轮：
a) 通过泵壳出口插入撬杆来防止叶轮转动。
b) 拧紧叶轮螺钉。
如果需要，使用撬杆。
上紧力矩：30 Nm (22 ft-lb)。
在拧到正确力矩后再拧紧 1/8 圈，即 45°。
检查叶轮是否可以自由转动。
4. 调整叶轮：
a) 测量叶轮边缘和泵壳盖之间的距离。
正确距离应该是 0.5-1.5 毫米（0.02-0.06 英寸）。增加或取下适当数量的调节螺丝以
便获得正确的距离。
b) 拧紧叶轮螺钉。
如果需要，使用撬杆。
上紧力矩：30 Nm (22 ft-lb)。
在拧到正确力矩后再拧紧 1/8 圈，即 45°。
检查叶轮是否可以自由转动
5. 在泵壳的槽内安装新的润滑 O 形环。
6. 安装进气盖：
a) 在泵壳上安装螺柱。
使用 Loctite 603 锁紧液以便固定栓柱。
b) 在每个栓柱上安装两个厚度为 1 毫米（0.04 英寸）的调节垫圈和 6 个厚度为 0.25 毫米
（0.01 英寸）调节垫圈。
c) 将进气盖安装到栓柱上。
d) 在栓柱上安装锁紧螺母。
e) 紧固螺母。
上紧力矩：17 Nm (13 ft-lb)
7. 调节进气盖：
a) 测量叶轮和进气盖之前的距离。
正确距离应该是 0.5-1 毫米（0.02-0.04 英寸）。增加或取下适当数量的调节螺丝以便
获得正确的距离。
b) 紧固螺母。
上紧力矩：17 Nm (13 ft-lb)
8. 将泵竖直放置。
