价格:￥0.00/台
品牌:兴麦隆
压力:1.6mpa/2.5mpa
口径:DN50-DN300
介质:水
起订:1台
供应:71台
发货:3天内

购买咨询

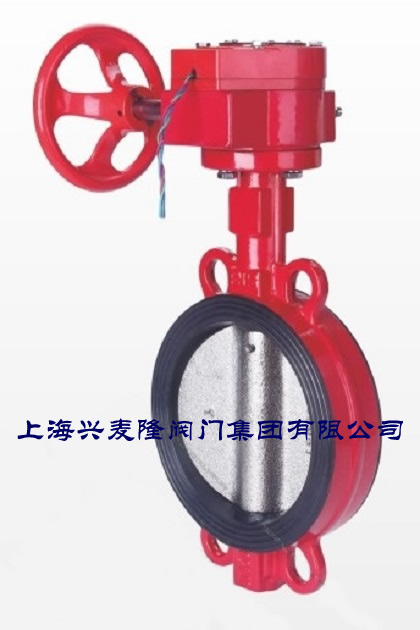

CBXH对夹信号蜗轮蝶阀

  技术规范

     设计标准：GB/T12238-2008、BS EN 593

      连接标准：GB/T9113、BS EN1092

         PN10/PN16、AS 2129 TABLEE、JIS B2212 10K、

         BS 10 TABLE D/E

顶法兰标准：ISO5211

阀杆：花键连接、平行四方、扁方

工作压力：PN10/16

适用温度：0℃-80℃

表面处理：环氧树脂粉末喷涂，符合ANSI/AWWA C550标准



主要外形连接尺寸
公称通径 尺寸（mm）
Inch mm A B M H H1 H2 H3 K G φD C φ2 L ISO 5211
2” 50 140.5 64.5 150 208 151 65 108 90 59 53.9 43 14 32 F07
2.5” 65 153 72 150 208 151 65 108 90 59 65.2 46 14 32 F07
3” 80 157.5 86 150 208 151 65 108 90 59 79.7 46 14 32 F07
4” 100 176 100 150 208 151 65 108 90 59 105 52 16 32 F07
5” 125 191 112 150 208 151 65 108 90 59 130 56 16 32 F07
6” 150 202.5 128 150 208 151 65 108 90 59 156 56 20 32 F07
8” 200 243.5 162 200 298 223 77 121 125 75 207 60 26 45 F10
10” 250 273 194 200 298 223 77 121 125 75 253.3 68 26 45 F10
12” 300 311 223 250 298 223 77 121 125 75 301.9 78 28 45 F10
