品牌:Shinmyron（中外合资）
压力:1.6mpa
阀体材质:黄铜
介质:水
起订:1台
供应:562台
发货:3天内
购买咨询

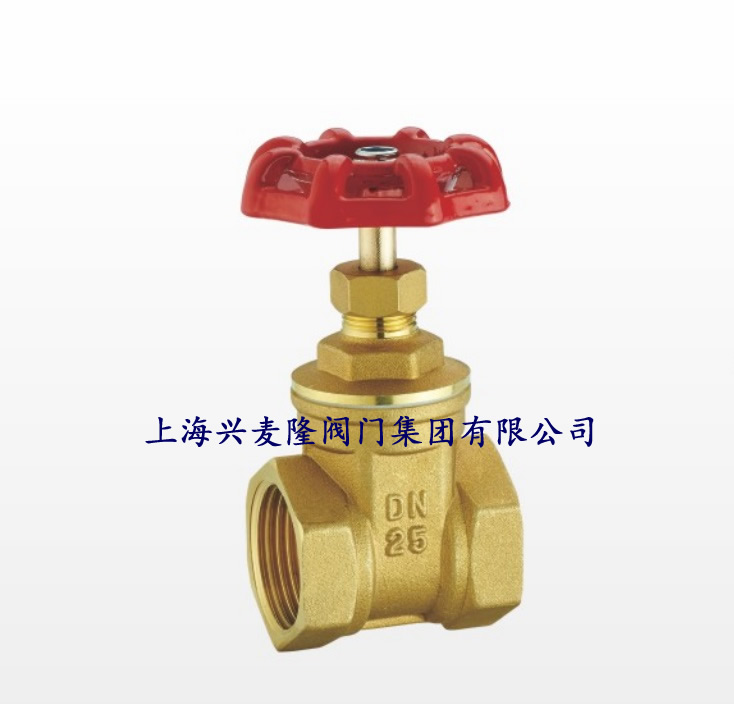

黄铜丝扣闸阀（FG15W）技术规范
公称压力：PN1.6MPa
工作介质：水、非腐蚀性液体、饱和蒸汽（≤0.6MPa）
工作温度：-20℃≤t≤150℃
管螺纹标准：符合ISO228标准
主要外形尺寸
DN（mm） NPS（in） A B C D G
15 1/2 43 12.7 71 54 1/2
20 3/4 46 16 76 54 3/4
25 1 49 20 86 60 1
32 1¼ 52 26 99 68 1¼
40 1½ 56.5 32 109.5 72 1½
50 2 64 43 130.5 80 2
65 2½ 80 52 160 100 2½
80 3 83 63.5 486.5 110 3
100 4 101.5 84 227.5 125 4
