品牌:Shinmyron（中外合资）
压力:1.6mpa
阀体材质:球墨铸铁
介质:水
起订:1台
供应:140台
发货:3天内
购买咨询

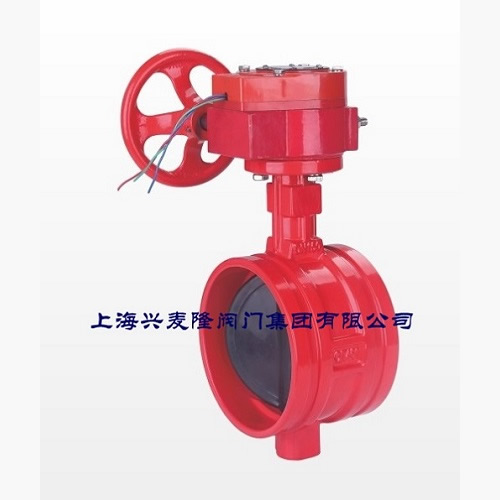

VBGXH沟槽信号蜗轮蝶阀
产品概述
VBGXH沟槽信号蜗轮蝶阀采用涡轮蜗杆传动，随之凸轮转动按预定位置将信号装置触头压下或放开，相应输出“通/断”电信号，显示蝶阀的启闭状态。它具有安装简易、省材、快速、节省空间等优点，广泛适用于市政、民建、工业等给排水及消防系统。
主要外形连接尺寸
公称通径DN（mm） 50 65 80 100 125 150 200 250 300 350
D 57 60 76 89 108 114 133 140 159 165 168 219 273 325 377
A1 14.5 14.5 14.5 16 16 16 19 19 19 25
B1 9.5 9.5 9.5 9.5 9.5 9.5 13 13 13 13
C 2.2 2.2 2.2 2.2 2.2 2.2 2.5 2.5 3.3 3.3
VBGXH L 90 104 104 120 125 132 147 159 165 165
H 60 75 80 94 115 125 150 220 250 265
HO 280 310 335 365 410 440 535 660 730 765
E 245 245 245 245 245 260 260 330 330
F 65 65 65 65 65 90 125 180 190
DO 120 120 120 120 140 140 140 240 280
