品牌:澳托克
发货:3天内
|
产品名称： |

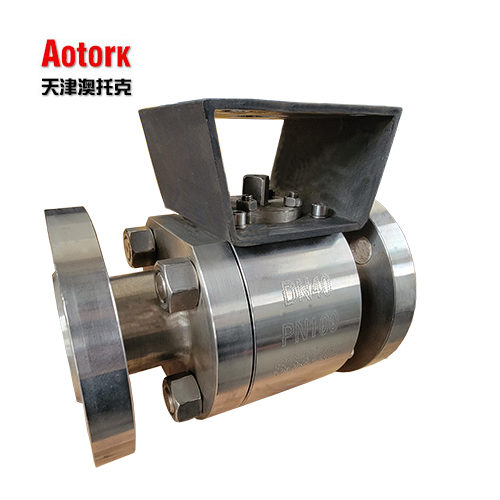

Q41/Q47锻钢球阀 |
|
阀体材质： |
WCB、A105、CF8、CF8M、CF3M… |
|
设计标准： |
GB/12237-1989；API6D |
|
结构长度： |
GB/T12221-1989；ASME/ANSIB16.10 |
|
法兰标准： |
GB/T9113、HG/T20592-09；JB/T81-94 ;ASME/ANSIB16.5 |
|
公称通径： |
DN15-200mm |
|
公称压力： |
PN1.0-10MPa；150-600Lb |
|
适用温度： |
-196-600℃ |
|
传动方式： |
手动、蜗轮传动、电动、气动、液动、电液动 |
锻钢硬密封浮动球阀采用单斜面弹性密封圈或V型槽弹性密封圈结构设计，当介质压力太小时，密封圈与球体的接触面积较小，故有较大的密封比压，确保可靠密封，介质压力较大时，密封圈与球体接触面积增大，故密封圈能受较大的介质推力而不会损坏。由于聚四乙烯等密封圈材料具有良好的自润滑性，与球体的摩擦损小，故锻钢硬密封球阀的使用寿命长。
|
主要零件 |
阀体 |
A105 |
LF2 |
F304 |
F304L |
F316 |
F316L |
F51 |
|
球体、阀杆 |
420 |
LF2 |
F304 |
F304L |
F316 |
F316L |
F51 |
|
|
密封圈 |
特种硬化材料 |
|||||||
|
填料、垫圈 |
柔性石墨环 柔性石墨缠绕垫 |
|||||||
|
适用工况 |
适用介质 |
高温的或含有颗粒等介质 |
||||||
|
适用温度 |
-28-400℃ -28-500℃ |
|||||||
|
应用规范 |
设计制造接 |
GB12237-89API6DJPI7S-48 |
||||||
|
法兰迟寸接 |
JB79-59、GB9113、HG20592-97ANSI B16.5JIS B2212-2214 |
|||||||
|
结构长度接 |
GB12221-89ANSI B16.10JIS B2002 |
|||||||
|
检验试验接 |
GB/T13927-89 JB/T9092-99API598API598 |
|||||||
