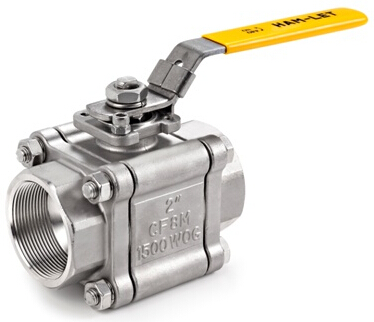

哈姆雷特H500系列三片式球阀产品概述：
哈姆雷特H500系列三片式球阀适用于各种普通场合（常规环境），也适用于仪表板。该阀门端口尺寸大，允许通过较大的流量，能够实现密封性的截断，服务寿命时间长，操作力矩小。哈姆雷特H500系列三片式球阀可应用于双向流体场合，经鉴定，该系列球阀能够承受的#大工作压力为3000磅/平方英寸（即204巴），在此压力条件下，该阀门能够可靠地执行"开通-截断"操作。
产品特点：
三片式大流量球阀，配置：
●CF8M型不锈钢精铸件阀体，外型尺寸极其jing确，表面光洁度高。
●CF3M型不锈钢精铸件端盖，外型尺寸极其jing确，表面光洁度高。
●防吹出阀杆，配置"贝氏"碟形垫圈，该垫圈能够保证较长的阀杆密封寿命。
●安装座标准符合国际标准组织标准第5211部分（即ISO 5211），适用于自动化操作。
●配备整体闭锁装置的手动操作模式。
●流量系数（Cv）为1.2至24.0。
●#大允许工作压力为3000磅/平方英寸（psig），相当于204巴（bar）。
●#高允许工作温度达465℉（240℃）。
测试
哈姆雷特H500系列阀门的结构已经通过了耐bao裂、耐穿透和耐shen漏测试。
在工厂，对个哈姆雷特H500系列阀门所进行的标准测试包括：压力为1000磅/平方英寸（即69巴）的氮气shen漏测试。密封阀座环（侧环）所允许的#大贯穿shen漏率是0.1标准立方厘米/分钟。
阀门壳体的测试不允许有shen漏现象。
哈姆雷特H500系列球阀安装说明：
哈姆雷特H500系列球阀配置有“贝氏”碟形垫圈，该垫圈对密封件的磨损具有自动补偿的功能。如果发现阀杆有xielou的迹象，则应更换阀杆填料和阀杆密封件。如果出现内部xielou的迹象，则应更换球形阀座。
1、更换阀座和接头垫圈（没有把握时，请参阅安装图表）
A.必须确保管线的压力已经被降低。
B.把阀门直于打开的位置（阀门的控制杆与管道的轴线平行），把阀体上所有固定螺栓的螺母旋开。除了一个螺栓之外，其余的全部拆除。旋转阀体，将其拆离管道。
C.把手柄转到阀门半开的位置，以便有助于阀座的拆除。
D.用一套新的阀座和接头垫圈进行更换。
E.把阀体旋转安装回原来的位置。更换掉拆除的螺栓，然后，按照“螺栓紧固规格表”中给出的力矩把螺栓上紧。
2、更换阀杆密封件和阀杆填料（如果没有把握，请参阅安装图表）
A.按照更换阀座和接头垫圈的方法步骤进行更换操作，即从第1A步到第1C步。
B.为了有助于选开阀杆螺母，把一根直径小于球芯孔的棍棒插入球芯孔中。用扳手旋开并拆除阀杆顶部的螺母。拆除阀杆的垫圈、手柄和锁鞍（鞍形闭锁部件）。把所有拆出来的螺母放置在一个情节干净并且安全可靠的地方。
C.用扳手松开并拆除阀杆上的第二个螺母。把“贝氏”碟形垫圈拆除。把所有拆出来的零件在一个情节干净并且安全可靠的地方。
D.把插入球芯孔的棍棒取出。把阀门旋转到关闭的位置（阀门的控制杆与管道的轴线呈十字交叉）。
把阀座和垫圈拆出。轻轻地推动一下，球芯就应该会滑出来。把所有拆出来的零件在一个情节干净并且安全可靠的地方。
E.向下推动阀杆。阀杆应当会从中心阀体穿出来。把阀杆拆出。然后拆除阀杆密封件。彻底地情节阀杆。用新的阀杆密封件更换掉拆出的旧密封件。
F.把阀杆填料从中心阀体腔拆出。彻底地清洁中心阀体。用新的密封填料进行更换。
G.按照上述步骤A至F，重新组装阀门，将其恢复原状。
