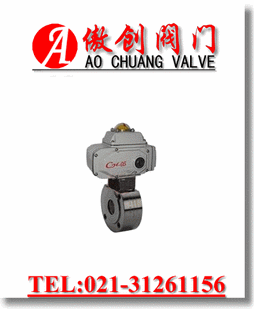

Q971F电动对夹式球阀
 |
四大优势 1、价格合理。 2、质量可靠。 3、交货快捷。4、售后完善。
提供全套工程阀门解决方案，Q971F电动对夹式球阀售前、售中、售后专业服务-傲创阀门与您一路同行 携手未来。 |
产品详情:
电动对夹式球阀产品简介：
Q971电动对夹球阀是电动球阀中的一种，是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀，球芯通道形状有矩形、V形及O形。该产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
电动对夹式球阀工作原理：
电动对夹球阀采用一体化结构，与电动执行机构相配，有输入控制信号（4-20mADC或1-5VDC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、适合于多种场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
电动对夹式球阀产品特点：
1、该薄型球阀是吸收意大利技术并经国产化设计而发展出来的新型超短法兰距球阀。
2、它采用直连方式执行机构连接，具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优点。
电动对夹式球阀主要技术参数：
阀体
| 阀体形式 | 直通铸造超短阀 |
| 公称通径 | DN15～150mm |
| 公称压力 | PN1.6、2.5、4.0 6.4 MPa；ANSI 150 300 LB ；JIS 10、20 K |
| 法兰标准 | JIS、ANSI、GB、JB、HG等 |
| 连接形式 | 对夹式、法兰式 |
| 压盖型式 | 螺母压紧式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 |
阀内件
| 阀芯形式 | O型球体阀芯 |
| 流量特性 | 近似快开型 |
执行机构
| 执行器型号 | DSR系列角行程执行机构 |
| 主要技术参数 | 电源：AC200/220V，50/60Hz、输出力矩：50N·M～2000N·M、动作范围：0～90°，0～360° |
| 动作时间：15秒/30秒/60秒、保护装置：过热保护、手动操作：同附带手柄操作、限位：电气、机械二重限位 | |
| 防护等级：相当于IP-65、位置测量：可选装开关或电位计、驱动电机：8W/E、进线接口：PE1/2〞进线线锁 |
※注：如需详细执行器参数，请进入电动执行器页面进行查阅。
主要性能指标
| 公称通径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| 允许压差 | ≤ 公称压力(MPa) | ||||||||||
| 动作范围 | 0～90°，0～360° | ||||||||||
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% | ||||||||||
| 基本误差 | ±1% | ||||||||||
| 回差 | ±1% | ||||||||||
| 死区 | ≤1%(可调) | ||||||||||
| 可调范围 | 250：1 | 350：1 | |||||||||
主要零件材料
| 1 | 阀体 | WCB、CF8、CF8M、CF3M |
| 2 | 压圈 | 2Cr13、304、316 |
| 3 | 阀座 | PEFE、PPL、304、316 |
| 4 | 球体 | 2Cr13、304、316 |
| 5 | 阀杆 | 2Cr13、304、316 |
| 6 | 密封填料 | PTFE/柔性石墨 |
| 7 | 螺母压盖 | 2Cr13、304、316 |
电动对夹式球阀主要外形及连接尺寸
| 公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| L | 108 | 112 | 114 | 127 | 140 | 140 | 152 | 165 | 178 | 190 | 216 |
| H | 112 | 115 | 120 | 140 | 170 | 180 | 210 | 240 | 290 | 320 | 350 |
| D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 |
| D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 |
| D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 |
| A | 根据阀门压力大小而定。配置机型不同，外形尺寸也不相同。可进入电动执行器页面查阅。 | ||||||||||
