蝶阀

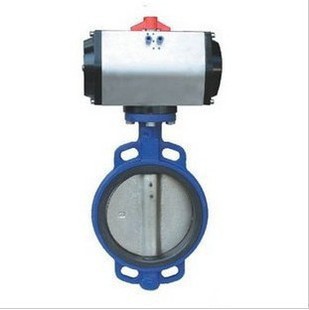

气动软密封蝶阀
吴  2013-05-22 10:31
价格:￥0.00/台
品牌:江苏轩普
型号:D671X-16
发货:3天内
购买咨询
产 品 说 明
◆采用标准：
设计标准：GB/T12238-1989;
ISO 10631-1994或BSEN593-1998
  法兰连接尺寸：GB/T17241.6-1998;
              ISO7005-2或BSEN1092-2002
  结构长度：GB/T1221-1989;
ISO5752-1988或BSEN558-1
  压力试验：GB/T13927-1992;JB/T9092-1999;
ISO5028-1993或BSEN6755-1-1986
  ◆主要性能参数：

    详见使用说明书
公称通径
DN(mm)                50-2000
公称压力
PN(MPa)
0.6
1.0
1.6
试验压力
强度试验
0.9
1.5
2.4
密封试验
0.66
1.1
1.76
适用介质
空气、水、污水、蒸汽、煤气、油品等。
驱动形式
手动、蜗杆蜗轮传动、气传动、电传动。
   ◆主要零件材质：
零件名称
材料
阀体
球墨铸铁、铸钢、合金钢、不锈钢
蝶板
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈
各种橡胶、聚四氟乙烯
阀杆
2Cr13、不锈钢
填料
Ο型圈、柔性石墨
   ◆蝶阀密封材料选用和适用温度：
材料品种
氯丁橡胶
丁氰橡胶
乙丙橡胶
聚四氟乙烯
硅橡胶
氟橡胶
代号
X或 J
XA或 JA
XB或 JB
XCJC或 F
XD或 JD
XE或JE
耐*高温度
82℃
93℃
150℃
232℃
250℃
204℃
耐*低温度
-40℃
-40℃
-40℃
-268℃
-70℃
-23℃
适用工作温度
≤65℃
≤80℃
≤120℃
≤200℃
≤200℃
≤180℃
◆手柄不锈钢蝶阀主要尺寸及重量型号：D71X-10/16P/R连接尺寸
通径（DN） L D1 D Z-Φd H H0 A B WT-Kgs
50 42 120 120 4-23 63 235 270 65 3.5
65 44.7 136.2 185 4-26.5 70 250 270 65 4.4
80 45.2 160 200 8-18 83 275 270 65 5.5
100 52.1 185 220 4-24.5 105 316 270 65 6.5
125 54.4 215 250 4-23 115 240 310 65 9.
150 55.8 238 285 4-25 137 376 310 65 12
◆蜗轮头不锈钢蝶阀主要尺寸及重量型号：D371X-10/16P/R连接尺寸
通径（DN） L D1 D Z-Φd H H0 A B D0 WT-Kgs
50 42 120 120 4-23 63 306 193 125 3.5 8
65 44.7 136.2 185 4-26.5 70 321 193 125 150 9
80 45.2 160 200 8-18 83 346 193 125 150 10
100 52.1 185 220 4-24.5 105 387 193 125 150 11
125 54.4 215 250 4-23 115 411 193 125 150 13
150 55.8 238 285 4-25 137 447 193 125 150 14
200 60.6 295 340 4-25/4-23 164 572 283 165 220 30
250 65.5 357 395 4-29 206 646 283 165 220 40
300 76.5 407 445 4-29 230 738 334 175 280 78
350 76.5 467 505 4-30 248 761 334 175 280 81
400 86.5 515/525 565 4-25/4-30 289 877 425 210 320 140
450 105.5 565/585 615 4-26/4-30 320 938 425 210 320 160
500 131.8 620/650 670 4-26/4-33 343 993 425 210 320 190
600 152 725/770 780 20-30/20-36 413 1131 425 210 320 315
700 163 840 895 24-30/20-36 478 1476 620 320 400 480
800 188 950 1050 24-33/24-39 525 1533 620 320 400 516
