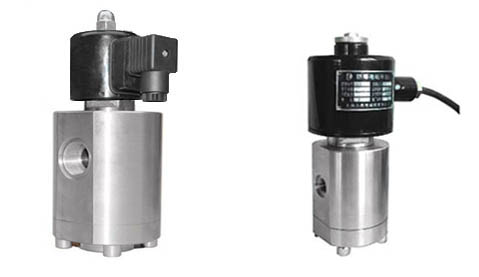

LD87H系列 特制高压电磁阀
上海力典电磁阀有限公司  2013-07-05 09:54
价格:￥0.00/台
品牌:力典
型号:LD87H
规格:特制高压电磁阀
起订:1台
供应:500台
发货:3天内
购买咨询
LD87H系列 特制高压电磁阀 **技术  个性设计
  性能稳定　替代进口
  精心制造　安全可靠
                                                                                                                    性


应用范围
实验装备、测试设备、CNG设备、燃气设备、液压系统、矿山机械、压缩机、空分设备、高压泵站、清洗设备、机器制造等自动化控制。

技术参数
公称通径　　DN1-50mm
原理结构　　先导活塞式
压力范围　　70bar~1000bar
阀体材质　　SS304
密封材料　　FKM、PTFE、紫铜
环境温度　　-10℃～+60℃
流体温度　　C2组:-20℃～80℃，C3组:-20℃~120℃      C4组:-20℃～180℃
适用流体　　气体、液体（无固体杂质）
流体粘度　　≤22mm2/S
连接方式　　内螺纹
安装方式　　水平，线圈向上
防护等级　　普通型IP54、防爆型IP65
功能选项
代号     功能名称   功能说明
 K       常开型     通电阀关，断电阀开
 E       防爆型     防爆等级：Ex dⅡCT4/T5
 J       配节能模块 降低线圈温升和功耗，延长线圈寿命
 ****防爆监督站检验合格
 *节能模块暂时没有防爆型


电气参数
电源电压  220V 110VAC50/60Hz24V 12VDC
额定功率  通径≥10mm且≥250bar,DC24为60W
其余为25W
电压公差  ±10%
电气连接  普通型：标准接线盒
防爆型：  M16＊1.5，1.5M导线
以上为启动后平稳工作时功率，防爆型常开常闭功率相同。


规格参数
常闭型
2/2NC
常开型
2/2NO

型号规格

接口G

通径[mm]

Kv值

*小压差（bar）

*大工作压力［bar］

外形尺寸[mm]

高压

超高压

高压

超高压

L

H

H1

LD8702H

1/8、1/4

2.0

0.02

5

10

分7个级别：70、100、150、200、250、300、400bar

分6个级别：450、500、00、800、900、1000bar

50

115

125

LD8703H

1/8、1/4

3.0

00.08

5

10

60

155

165

LD8705H

1/8、1/4

5.0

0.16

5

10

60

155

165

LD8706H

1/4、3/8

6.0

0.32

5

10

62

155

165

LD8708H

1/4、3/8

8.0

0.54

5

10

62

155

165

LD8710H

3/8、1/2

10

0.8

5

10

62

155

165

LD8715H

1/2、3/4

15

1.4

5

10

80

180

190

LD8720H

1/2、3/4

20

2.8

5

10

90

200

210

LD8725H

3/4、1

25

5.0

5

10

100

225

235

LD8732-50H

11/4、2

32~50



10

20

通径≥32请向我们咨询定制

　备　注

1、本系列产品为非标制作，相关参数和尺寸仅供参考，具体以订货约定及实物为准；
2、上表中接口尺寸和外形尺寸仅供高压组参考，超高压组请另外咨询。

优化建议：
①虽然DN15以下100bar以内也可制作常开型，但我们仍然建议您选择性能更优良的常闭型；
②流体中若含杂质，应在电磁阀前方安装过滤阀（滤网≥80目），而且流体应无凝固或结晶现象。
