品牌:力典
型号:LD51
规格:不锈钢电磁阀
起订:1台
供应:500台
发货:3天内
购买咨询

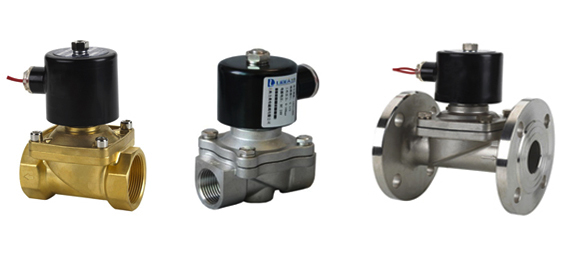

LD51系列 不锈钢电磁阀
动作灵敏 零压启动
久经考验 性能稳定
锻造阀体 经济适用
| 应用范围 |
| 燃气燃油、环保设备、加湿设备、暖通空调、水处理、锅炉、包装机械、纺织印染、清洗设备、园林喷灌、啤酒饮料、食品加工等控制系统。 |
| 技术参数 |
| 公称通径 DN5-50 |
| 原理结构 直动式、分步直动式 |
| 阀体材质 黄铜、SS304、特制SS316 |
| 膜片材料 NBR、FKM、EPDM、硅胶 |
| 环境温度 -10℃～+60℃（防爆型－20℃～+50℃） |
| 流体温度 C2组:-5℃～80℃，C3组:-5℃～130℃ |
| 适用流体 气体、液体 |
| 流体粘度 ≤22mm2/S |
| 连接方式 内螺纹（国标或NPT) |
|
安装方式 水平安装，线圈向上（禁止垂直安装） |
| 防护等级 IP54（铁壳线圈） |
| 功能选项 |
| 代号 功能名称 功能说明 |
| K 常开 通电阀关，断电阀开 |
| E 防爆 防爆等级：ExdbⅠ/ⅡT4 |
| A 德国线圈 选配德国品牌线圈 |
| T 带定时器 可以设定开、关间隔时间 |
| * ( 限≤DN25mm ),防爆型不能带定时器; |
| 电气参数 |
| 电源电压 220V、110V、24V AC 50/60Hz 24V、12V DC |
| 额定功率 防爆型AC：17VA； DC：20W 普通型见规格参数表 |
| 电压公差 ±10% |
| 电气连接 普通型：标准接线盒 |
| 浇封型：M14＊1.5，1.5M导线 |
| 隔爆型：M14＊1.5，接线盒 |
| ＊以上为启动后平稳工作时功率，启动时功率会增大。 |
| 规格参数 | |
| 常闭型 2/2NC |
 |
| 常开型 2/2NO |
 |
| 型号规格 | 通径mm | 连接口内螺纹 | Cv值 | *小压差（bar） | *大压差（bar） | 功率消耗(W) | |
| 水、气、油≤22mm2/s | 水、气、油≤22mm2/s | AC | DC | ||||
| LD5102.5 | 2.5 | G1/8 | 0.23 | 0 | 10 | 22 | 18 |
| LD5104 | 4 | G1/4 | 0.6 | 0 | 10 | 22 | 18 |
| LD5115 | 15 | G1/2 | 4.8 | 0 | 10 | 22 | 18 |
| LD5120 | 20 | G3/4 | 7.6 | 0 | 10 | 22 | 18 |
| LD5125 | 25 | G 1 | 12 | 0 | 10 | 22 | 18 |
| LD5132 | 32 | G1 1/4 | 24 | 0 | 10 | 22 | 18 |
| LD5140 | 40 | G1 1/2 | 29 | 0 | 10 | 22 | 18 |
| LD5150 | 50 | G 2 | 48 | 0 | 10 | 22 | 18 |
常闭型（防爆）
| 型号规格 | 通径mm | 连接口内螺纹 | Cv值 | *小压差（bar） | *大压差（bar） | 功率消耗(W) | |
| 水、气、油≤22mm2/s | 水、气、油≤22mm2/s | AC | DC | ||||
| LD5115-E | 15 | G1/2 | 4.8 | 0 | 10 | 22 | 18 |
| LD5120-E | 20 | G3/4 | 7.6 | 0 | 10 | 22 | 18 |
| LD5125-E | 25 | G 1 | 12 | 0 | 10 | 22 | 18 |
| LD5132-E | 32 | G1 1/4 | 24 | 0 | 10 | 22 | 18 |
| LD5140-E | 40 | G1 1/2 | 29 | 0 | 10 | 22 | 18 |
| LD5150-E | 50 | G 2 | 48 | 0 | 10 | 22 | 18 |
常开型
| 型号规格 | 通径mm | 连接口内螺纹 | Cv值 | *小压差（bar） | *大压差（bar） | 功率消耗(W) | |
| 水、气、油≤22mm2/s | 水、气、油≤22mm2/s | AC | DC | ||||
| LD5102.5-K | 2.5 | G1/8 | 0.23 | 0 | 6 | 22 | 18 |
| LD5104-K | 4 | G1/4 | 0.6 | 0 | 6 | 22 | 18 |
| LD5115-K | 15 | G1/2 | 4.8 | 0 | 6 | 22 | 18 |
| LD5120-K | 20 | G3/4 | 7.6 | 0 | 6 | 22 | 18 |
| LD5125-K | 25 | G 1 | 12 | 0 | 6 | 22 | 18 |
| LD5132-K | 32 | G1 1/4 | 24 | 0 | 6 | 22 | 18 |
| LD5140-K | 40 | G1 1/2 | 29 | 0 | 6 | 22 | 18 |
| LD5150-K | 50 | G 2 | 48 | 0 | 6 | 22 | 18 |
| 常开防爆 | |||||||
| LD5115-E | 15 | G1/2 | 4.8 | 0 | 6 | 22 | 18 |
| LD5120-E | 20 | G3/4 | 7.6 | 0 | 6 | 22 | 18 |
| LD5125-E | 25 | G 1 | 12 | 0 | 6 | 22 | 18 |
| LD5132-E | 32 | G1 1/4 | 24 | 0 | 6 | 22 | 18 |
法兰 外形尺寸
| 通径 | 外形尺寸（mm） | 外形尺寸(mm) | ||||||
| L | H | H(常开) | （防爆) | D | D1 | b | n-d | |
| 25 | 135 | 166 | 180 | 180 | 110 | 85 | 14 | 4-￠14 |
| 32 | 142 | 204 | 235 | 285 | 135 | 100 | 15 | 4-￠18 |
| 40 | 149 | 217 | 240 | 285 | 145 | 110 | 15 | 4-￠18 |
| 50 | 184 | 227 | 255 | 300 | 156 | 125 | 16 | 4-￠18 |
螺纹式外形尺寸（mm）
| 通径 | A | C | B | B(常开) | B（防爆） |
| 2.5 | 40.5 | 30 | 75 | ||
| 4 | 40.5 | 30 | 75 | ||
| 15 | 69 | 56 | 117 | 135 | 125 |
| 20 | 73 | 57 | 123 | 142 | 135 |
| 25 | 99 | 76 | 134 | 150 | 150 |
| 32 | 115 | 95 | 154 | 190 | 190 |
| 40 | 120 | 96 | 162 | 190 | 190 |
| 50 | 154 | 121 | 185 | 215 | 202 |
优化建议：
①若需防爆型，请向我司提供相关参数，进行咨询后再选定；
②流体具备压差条件时，建议选用先导式电磁阀，并且尽量选择常闭型；
③流体中若含杂质，应在电磁阀前方安装过滤阀（滤网≥60目），而且流体应无凝固或结晶现象 ；
