闸阀

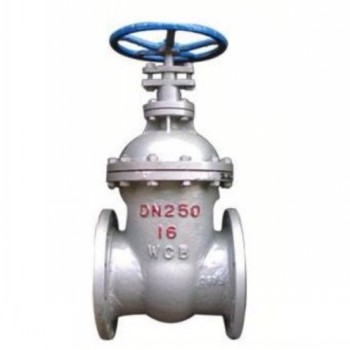

暗杆闸阀-Z45H暗杆楔式闸阀
常州北泽阀门厂  2013-07-25 16:28
价格:￥100.00/台
品牌:北泽
型号:Z45H
规格:DN50-700
起订:1台
供应:10000台
发货:3天内
购买咨询


暗杆楔式闸阀主要外形尺寸
公称通径
Dg(mm)		 尺寸（mm） 重量
(kg)
L D D1 D2 b z-φd H D0
50 180 160 125 100 20 4-18 345 180 17
65 195 180 145 120 376 180 20
80 210 195 160 135 22 4-18 417 200 27
100 230 215 180 155 8-18 460 200 50
125 255 245 210 185 24 8-18 525 240 70
150 280 280 240 210 8-23 567 240 95
200 330 335 295 265 26 8-23 705 320 150
250 380 390 350 320 28 8-23 800 320 200
300 420 440 400 368 12-23 886 400 280
350 450 500 460 428 30 16-23 968 400 360
400 480 565 515 482 32 16-25 1090 500 500
450 510 615 565 532 20-25 1175 500 590
500 540 670 620 585 34 20-25 1414 720 680
600 600 780 725 685 36 20-30 1593 720 951
700 660 895 840 800 40 24-30 1812 800 1950
