品牌:电建
型号:H44TC
发货:3天内
购买咨询
用途性能

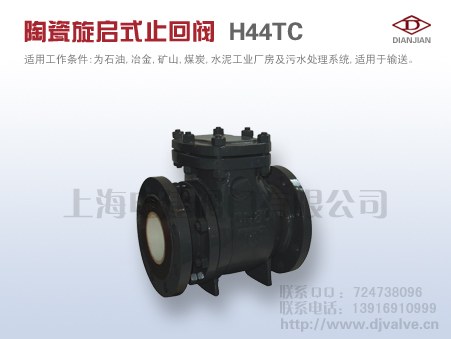

陶瓷旋启式止回阀，广泛用于电力、实话、冶金、建材等工艺控制系统的干渣、干灰、水渣、水灰、使用温度≤180℃，特料颗粒直径≤50mm 的输送系统中防止介质倒流装置。
工作原理
止回阀是防止介质倒流的自动阀门，流体从进口侧流向出口侧。止回阀的阀瓣在流体压力的作用下开启，介质倒流是靠阀瓣的自重或辅助机构自动关闭，以防止介质倒流保护设备的政策运行。该产品的阀瓣、阀座密封面的材料均采用结构陶瓷制造，提高了阀门的耐磨性与耐冲刷性，大大的延长了使用寿命。该产品在阀座上没有防止冲击的结构，以保护阀座抗冲击性。
主要零件材料
| 零件名词Name | 阀体Body | 阀瓣Disc | 阀座Seat | 摇臂Rocking shaft | 轴Axle |
| 材料Material | WCB | WCB+陶瓷WCB + ceramic | 25#+陶瓷25# + ceramic | 25# | 铬不锈钢Chromium stainless steel |
主要连接尺寸
| 型号Type | PN | 尺寸(mm)Dimensions | ||||
| DN | L | D | D1 | D2 | ||
| H44TC | 1.0MPa | 80 | 310 | 195 | 160 | 135 |
| 100 | 350 | 215 | 180 | 155 | ||
| 125 | 400 | 245 | 210 | 185 | ||
| 150 | 480 | 280 | 240 | 210 | ||
| 200 | 550 | 335 | 295 | 265 | ||
| 225 | 600 | 365 | 325 | 295 | ||
| 250 | 650 | 390 | 350 | 320 | ||
| 300 | 750 | 440 | 400 | 368 | ||
| 350 | 850 | 500 | 460 | 428 | ||
| 400 | 950 | 565 | 515 | 482 | ||
| 450 | 1050 | 615 | 565 | 532 | ||
| 500 | 1150 | 670 | 620 | 585 | ||
| 1.6MPa | 80 | 310 | 195 | 160 | 135 | |
| 100 | 350 | 215 | 180 | 155 | ||
| 125 | 400 | 245 | 210 | 185 | ||
| 150 | 480 | 280 | 240 | 210 | ||
| 200 | 550 | 335 | 295 | 265 | ||
| 225 | 650 | 365 | 325 | 295 | ||
| 250 | 698 | 405 | 355 | 320 | ||
| 300 | 750 | 460 | 410 | 375 | ||
| 350 | 850 | 520 | 470 | 435 | ||
| 400 | 950 | 580 | 525 | 485 | ||
| 450 | 1050 | 640 | 585 | 545 | ||
| 500 | 1150 | 705 | 650 | 608 | ||
