品牌:联合
型号:D641F46
规格:100
起订:1台
供应:1000台
发货:3天内
购买咨询
|

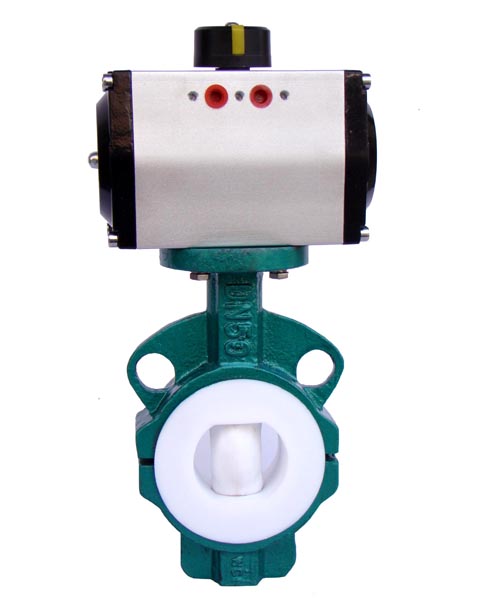

衬氟气动蝶阀 阀体 |
特点 1.几乎能抗所有的化学介质(包括浓硫酸和王水)的腐蚀。 2.全密封构造，零泄露。 3.体积小重量轻，易于拆装维修操作轻便。 4.适用温度，-30℃～150℃ |
| 阀内组件 型 式：柔性软座蝶阀 流量特性：线行，近似等百分比(用于调节阀时) 阀座材料：橡胶复合PFA,FEP 阀板材料：FEP/WCB,FEP/CF8,FEP/CF8M 密封材料：金属复合PFA,FEP |
执行机构 型式：单作用或双作用 气缸结构：单、双活塞齿条型；单、双作用拔杆式 单作用弹簧压力：0.4Mpa 供气压力：0.45～0.6MPa 气源连接尺寸：Rc1/4"～Rc1/2" 环境温度：-30～70℃ |
| 可选附件 手轮机构，位置开关，阀位传送器，阀门定位器，调速器，减压器，电磁阀等。 |
驱动方式 手动，螺传动，气动，电动。 |
制造规范
|
压力等级
|
150Lb
|
10K
|
1.0MPa
|
1.6MPa
|
|
|
设计和制造
|
APISTD609
|
GB12238
|
|||
|
结构长度
|
APISTD609
|
JISB2002
|
GB1221
|
||
|
法兰尺寸
|
APISTD16.5
|
JISB2212
|
GB4216.1～4216.4
|
GB9113.1～9113.26
|
|
|
检查和试验
|
APISTD598
|
GB13927
|
|||
|
序号
|
零件名称
|
灰铸铁
|
铸钢
|
不锈钢
|
超低碳不锈钢
|
||
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
||
|
1
|
上、下阀体
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
蝶板
|
WCB
|
35（段）
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
3
|
蝶板轴
|
1Cr13
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
4
|
衬里层/阀座
|
PTFE(F4) PCTFE(F3) FEP(F46) PFA（可溶F4） PO（聚烯烃）
|
|||||
|
5
|
O型圈
|
FPM（氟橡胶）
|
FPM(氟橡胶）
|
||||
|
6
|
弹性条(垫)
|
SI(硅橡胶）
|
SI（硅橡胶）
|
||||
|
7
|
调节定位座
|
0Cr18Ni9
|
0Cr18Ni9
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
8
|
螺栓
|
35
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
9
|
螺母
|
45
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
|
10
|
手柄
|
ZL101（铸造铝合金）
|
|||||
主要连接尺寸及重量
