【产品用途】
XD371X-10、XD371X-16 型对夹式信号蝶阀合用于消防系统中控制阀门，要求常开的场合，当阀门开或关到指定位置时，阀门上的信号装置便可发出信号送至消防检测中央可以显示出蝶阀开启或封闭，以防止阀门误封闭而影响自动喷水灭火功能。
【机能参数】
型号 |
XD371X-10 |
XD371X-16 |
|
工作压力（MPa） |
1.0 |
1.6 |
|
合用温度（℃） |
≤65 |
||
合用介质 |
水等 |
||
材料 |
阀体 |
铸铁 |
|
蝶板 |
球墨铸铁（表面尼龙覆层） |
||
阀杆 |
铬不锈钢 |
||
阀座 |
丁晴橡胶 |
||
填料 |
O形橡胶圈 |
||
主要形状和连接尺寸
| XD71X-10 | ||||||||
| 通径（mm） | L | D | K | n-Фd | H | H1 | W | W1 |
| 50 | 43 | 165 | 125 | 4-Ф18 | 80 | 320 | 266 | 90 |
| 65 | 46 | 185 | 145 | 4-Ф18 | 89 | 330 | 266 | 90 |
| 80 | 46 | 200 | 160 | 8-Ф18 | 95 | 340 | 266 | 90 |
| 100 | 52 | 220 | 180 | 8-Ф18 | 114 | 360 | 266 | 90 |
| 125 | 56 | 250 | 210 | 8-Ф18 | 127 | 380 | 266 | 90 |
| 150 | 56 | 285 | 240 | 8-Ф22 | 139 | 390 | 266 | 90 |
| 200 | 60 | 340 | 295 | 8-Ф22 | 175 | 525 | 125 | 90 |
| 250 | 68 | 395 | 350 | 12-Ф22 | 203 | 555 | 125 | 90 |
| 300 | 78 | 445 | 400 | 12-Ф22 | 242 | 610 | 190 | 90 |

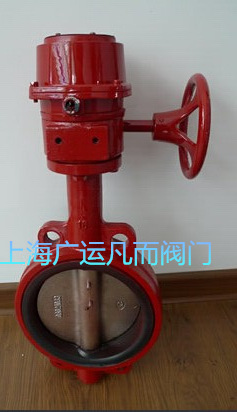

【结构图片】
